!!!VEMA 04. HÉT RÁCSOS SZEREZET DEFORMÁCIÓJÁNAK SZÁMÍTÁSA VÉGESELEMES MÓDSZERREL

!!Kezdeti beállítások

! Fehér háttér
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,100,100,100,0
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,0,0,0,15
/ESHAPE/ESHAPE, SCALE, KEY Displays elements with shapes determined from the real constants or section definition.,1
! Dimenziók: [N],[Nm],[N/m^2=Pa],[N/m]
! Paraméterek definiálása
A=4
B=3
C=2
D=1
BETA=60
V=10E-3
DK=70E-3
EACEL=210E9
EKOTEL=1E9
NU=0.3
G=6000
PI=acos(-1)
! Preprocesszálás
/PREP7/PREP7 Enters the model creation preprocessor.

!!Beállítások (elemtípus, anyagi viselkedés, keresztmetszet)

! Elemtípus kiválasztása
ETET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR Defines a local element type from the element library.,1,LINK180
! KeresztmetszetEK definiálása
SECTYPESECTYPE, SECID, Type, Subtype, Name, REFINEKEY Associates section type information with a section ID number.,1,LINK,,ACEL
SECDATASECDATA, VAL1, VAL2, VAL3, VAL4, VAL5, VAL6, VAL7, VAL8, VAL9, VAL10, VAL11, VAL12 Describes the geometry of a section.,VV = 10E-3**2,
SECTYPESECTYPE, SECID, Type, Subtype, Name, REFINEKEY Associates section type information with a section ID number.,2,LINK,,KOTEL
SECDATASECDATA, VAL1, VAL2, VAL3, VAL4, VAL5, VAL6, VAL7, VAL8, VAL9, VAL10, VAL11, VAL12 Describes the geometry of a section.,DKDK = 70E-3**2*PI/4,
! Anyagi viselkedés definiálása
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6 Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,EX,1,,EACELEACEL = 210E9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,PRXY,1,,NUNU = 0.3
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6 Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,EX,2,,EKOTELEKOTEL = 1E9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,PRXY,2,,NUNU = 0.3

!!Modellezés

! Kulcspontok létrehozása
KK, NPT, X, Y, Z Defines a keypoint.,1,BB = 3,0
KK, NPT, X, Y, Z Defines a keypoint.,2,0,0
KK, NPT, X, Y, Z Defines a keypoint.,3,BB = 3,AA = 4
KK, NPT, X, Y, Z Defines a keypoint.,4,DD = 1,CC = 2
! Vonalak létrehozása
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,1,3
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,1,4
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,3,4
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,2,4

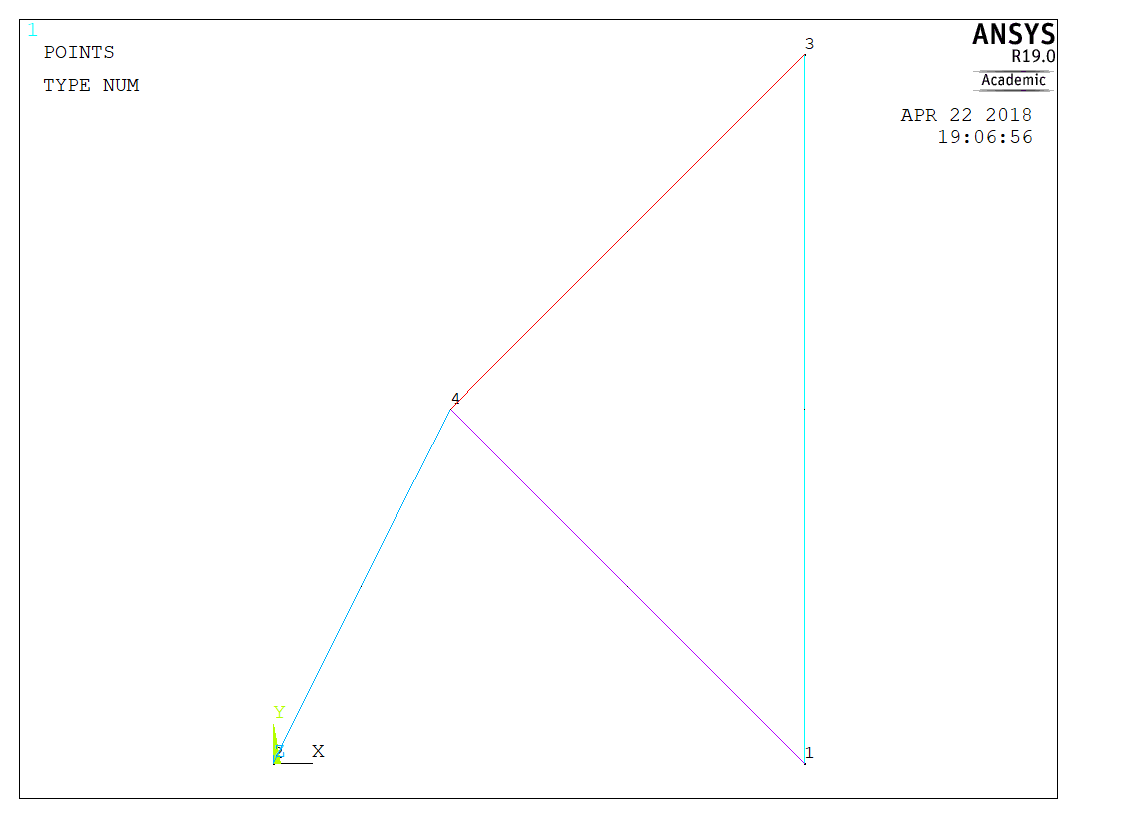

! Aktuális képernyőkép

!!Hálózás

! Egy darab végeselem minden vonalon
LESIZELESIZE, NL1, SIZE, ANGSIZ, NDIV, SPACE, KFORC, LAYER1, LAYER2, KYNDIV Specifies the divisions and spacing ratio on unmeshed lines.,ALL,,,1
! Acél rudak hálózása
MATMAT, MAT Sets the element material attribute pointer.,1
SECNUMSECNUM, SECID Sets the element section attribute pointer.,1
LMESHLMESH, NL1, NL2, NINC Generates nodes and line elements along lines.,1,2
! Kötelek hálózása
MATMAT, MAT Sets the element material attribute pointer.,2
SECNUMSECNUM, SECID Sets the element section attribute pointer.,2
LMESHLMESH, NL1, NL2, NINC Generates nodes and line elements along lines.,3,4

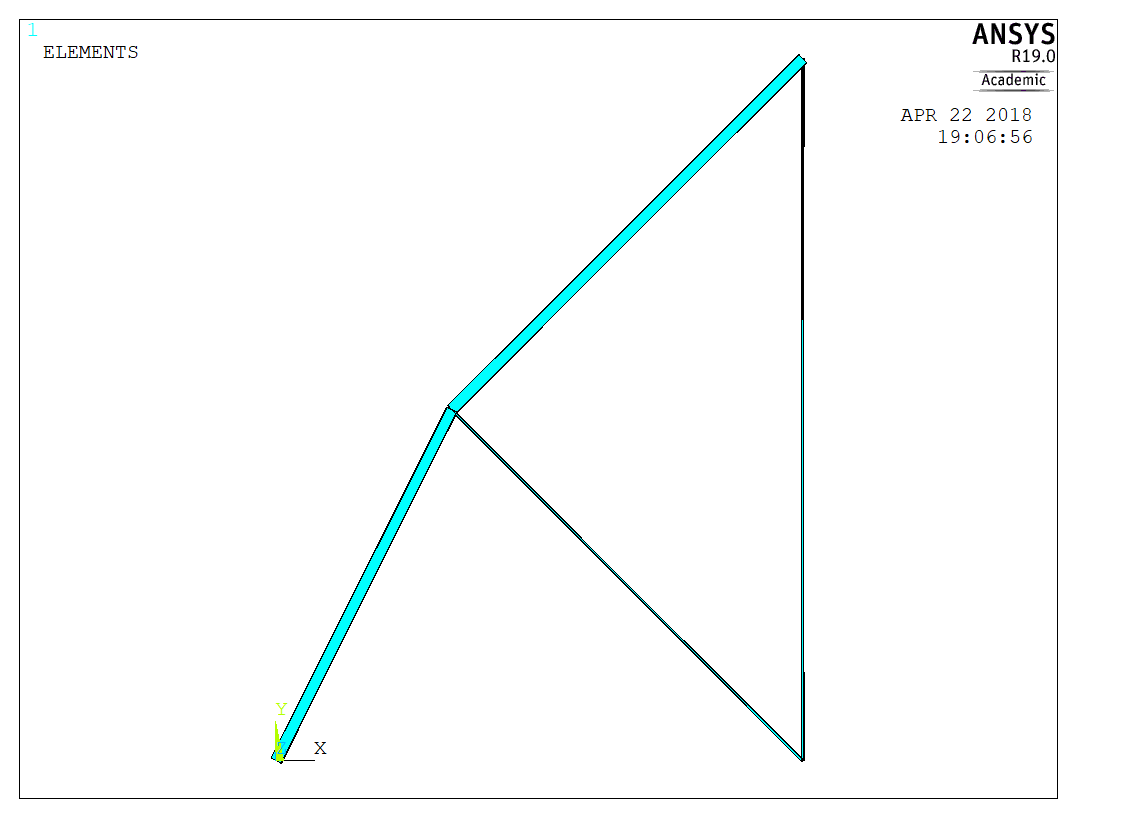

! Aktuális képernyőkép

!!Kényszerek definiálása

! Megfogás
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6 Defines degree-of-freedom constraints at nodes.,NODE(0,0,0),ALL,0
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6 Defines degree-of-freedom constraints at nodes.,NODE(B,0,0),ALL,0
! Aktív külső terhelés
! Trigonometrikus függények fok dimenziójú argumentummal
*AFUN*AFUN, Lab Specifies units for angular functions in parameter expressions.,DEG
FF, NODE, Lab, VALUE, VALUE2, NEND, NINC Specifies force loads at nodes.,NODE(B,AA = 4,0),FX,GG = 6000*sin(BETA)
FF, NODE, Lab, VALUE, VALUE2, NEND, NINC Specifies force loads at nodes.,NODE(B,AA = 4,0),FY,-GG = 6000*cos(BETA)
FINISHFINISH Exits normally from a processor.
! Aktuális képernyőkép

!!K.U=F egyenletrendszer megoldása

!!Posztprocesszálás

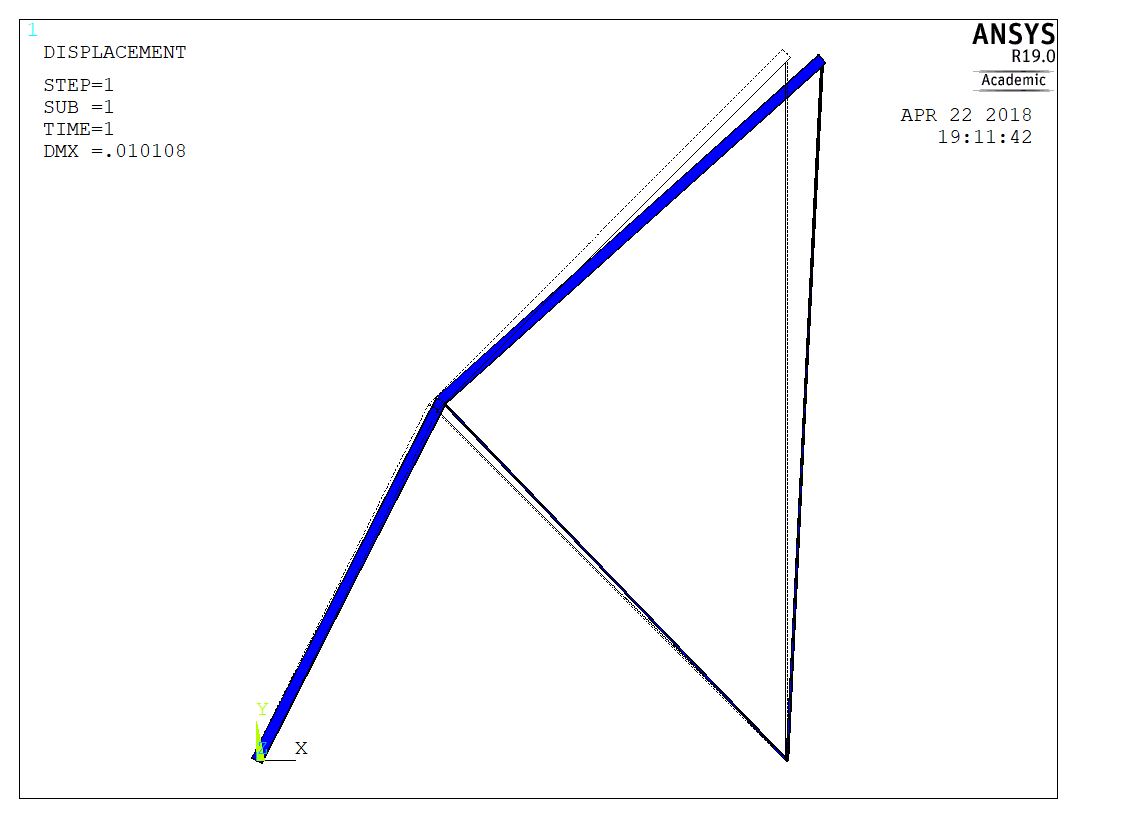

! Deformált alak
PLDISPPLDISP, KUND Displays the displaced structure.,2 ! Aktuális képernyőkép

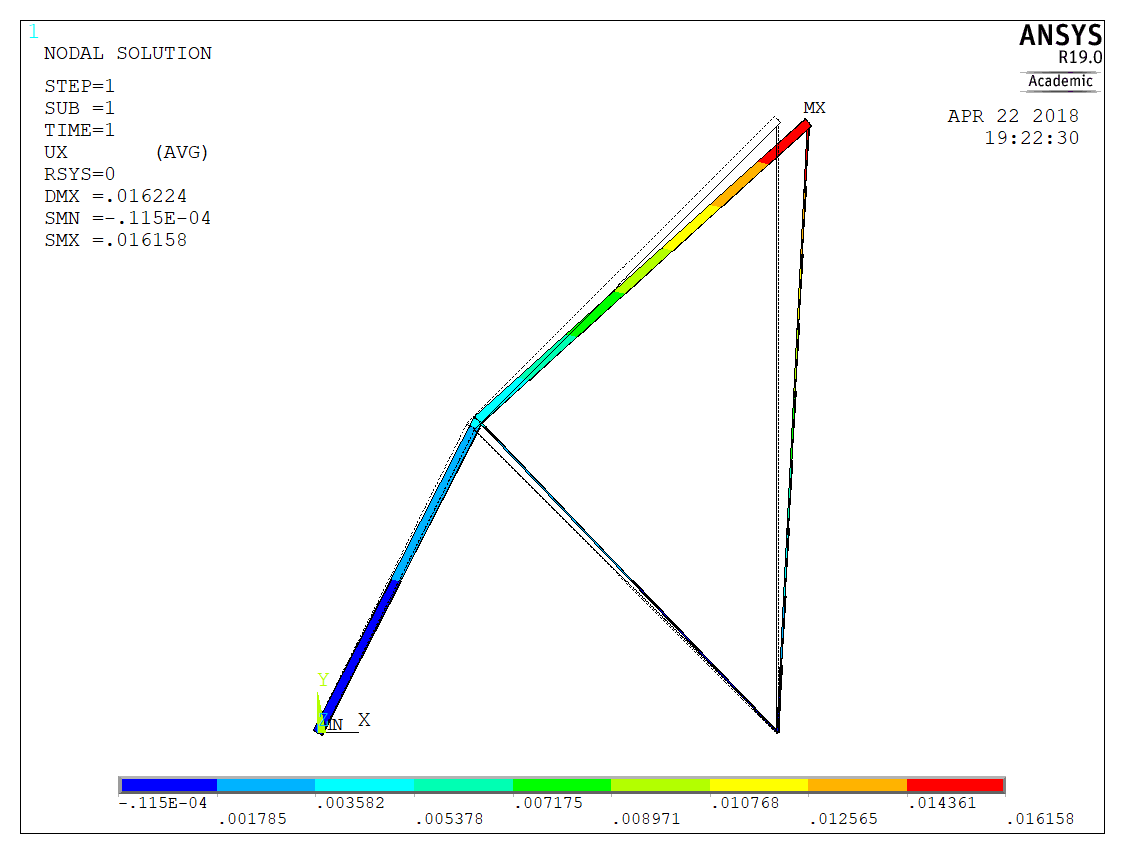

! X irányú elmozdulás
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,U,X,1,1.0 ! Aktuális képernyőkép

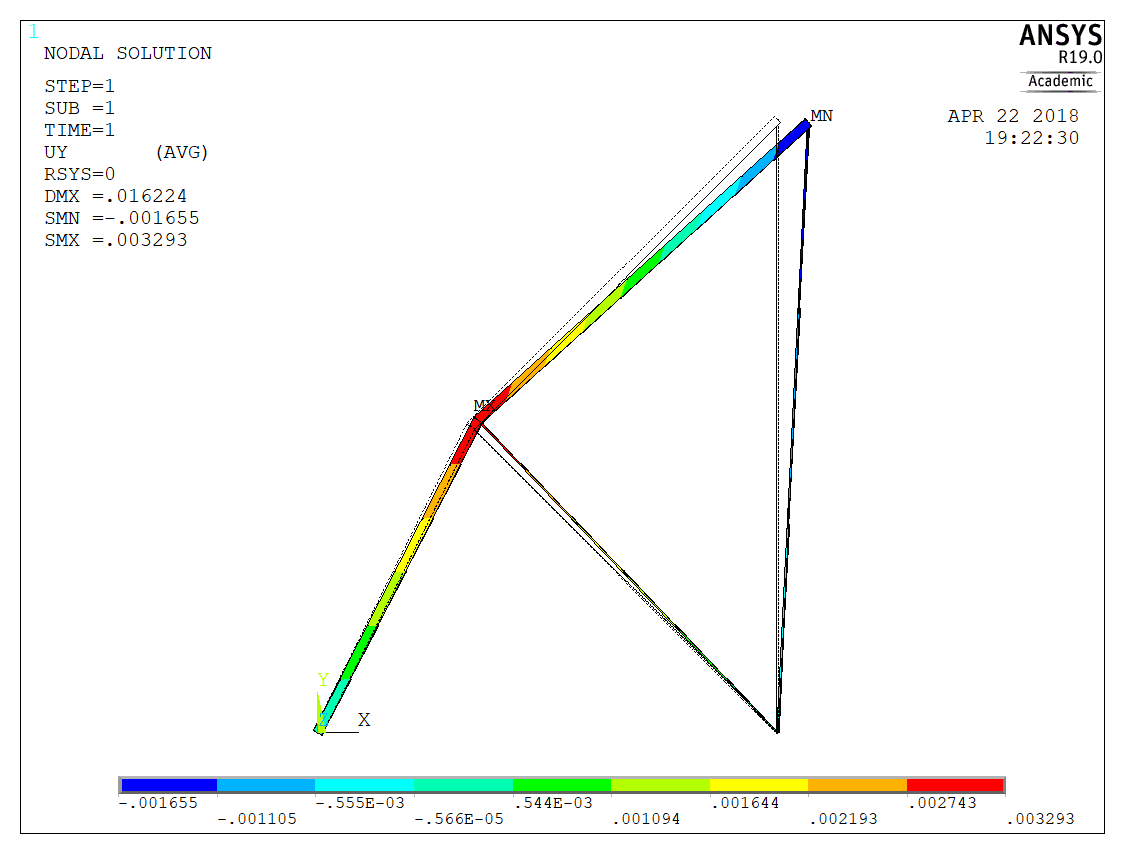

! Y irányú elmozdulás
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,U,Y,1,1.0 ! Aktuális képernyőkép
! Elem táblázatok definiálása
! Rúdirányú normálfeszültségek
ETABLEETABLE, Lab, Item, Comp, Option Fills a table of element values for further processing.,SXXI,LS,1
ETABLEETABLE, Lab, Item, Comp, Option Fills a table of element values for further processing.,SXXJ,LS,2
! Normálerő definiálása
ETABLEETABLE, Lab, Item, Comp, Option Fills a table of element values for further processing.,FN,SMISC,1
! Normálfeszültség eloszlás megjelenítése [Pa]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP Displays element table items as contoured areas along elements.,SXXI,SXXJ,1,0,0 ! Aktuális képernyőkép

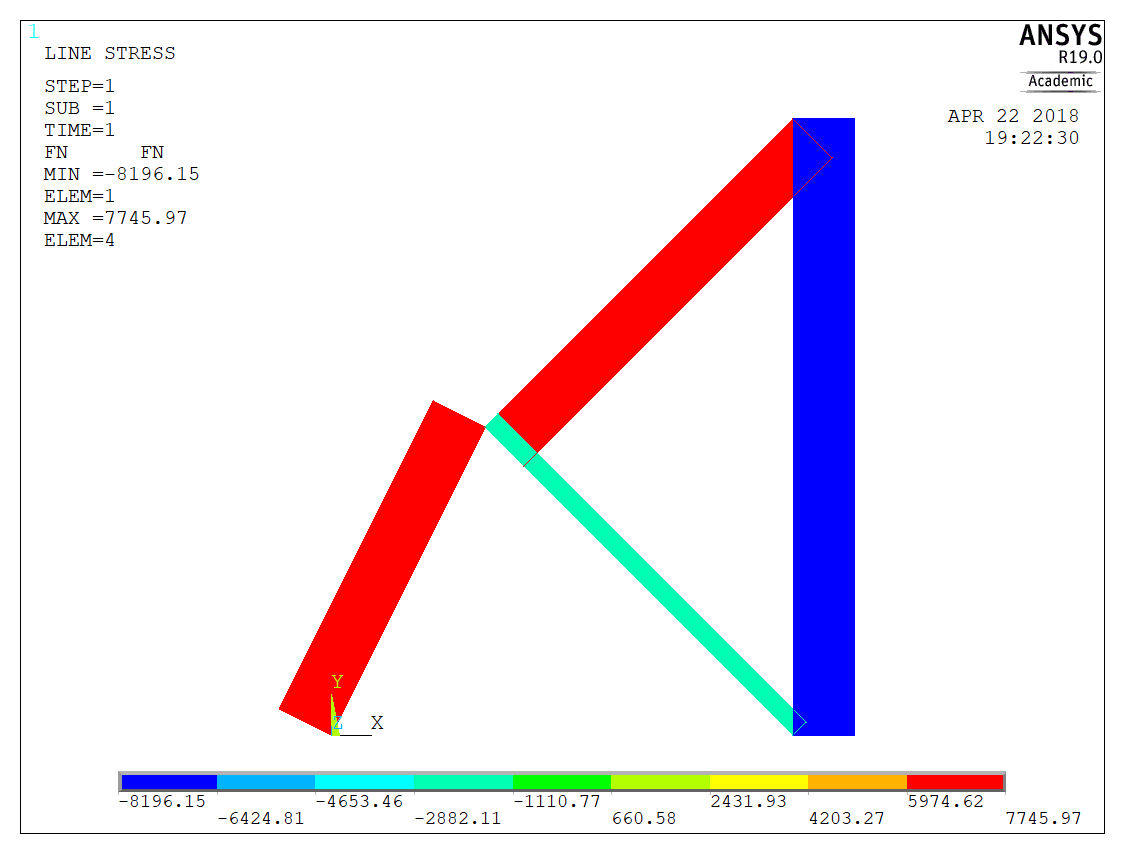

! Normálerő eloszlás [N]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP Displays element table items as contoured areas along elements.,FN,FN,1,0,0 ! Aktuális képernyőkép
! Reakcióerők listázása
PRRSOLPRRSOL, Lab Prints the constrained node reaction solution.
