! Fehér háttér
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR
Specifies the RGB color values for indices and contours.,INDEX,100,100,100,0
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR
Specifies the RGB color values for indices and contours.,INDEX,0,0,0,15
/ESHAPE/ESHAPE, SCALE, KEY
Displays elements with shapes determined from the real constants or section definition.,1
! Dimenziók: [N],[Nm],[N/m^2=Pa],[N/m]
! Paraméterek definiálása
A=800e-3
B=400e-3
D=20e-3
ELAST=50e9
NU=0.3
F1=2500
M1=-500
P0=5000
ELEMSZAM=1
! Preprocesszálás
/PREP7/PREP7
Enters the model creation preprocessor.
! Elemtípus kiválasztása
ETET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR
Defines a local element type from the element library.,1,BEAM188
! Interpolációs polinom rendje az elem mentén
! 0 - lináris (alaphelyzet), 2 - négyzetes, 3 - köbös
KEYOPTKEYOPT, ITYPE, KNUM, VALUE
Sets element key options.,1,3,2
! Anyagi viselkedés definiálása
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6
Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,EX,1,,ELASTELAST = 50e9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,PRXY,1,,NUNU = 0.3
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6
Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,EX,2,,4*ELAST
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,PRXY,2,,NUNU = 0.3
! Keresztmetszetek definiálása
SECTYPESECTYPE, SECID, Type, Subtype, Name, REFINEKEY
Associates section type information with a section ID number.,1,BEAM,CSOLID
SECOFFSETSECOFFSET, Location, OFFSET1, OFFSET2, CG-Y, CG-Z, SH-Y, SH-Z
Defines the section offset for cross sections.,CENT
SECDATASECDATA, VAL1, VAL2, VAL3, VAL4, VAL5, VAL6, VAL7, VAL8, VAL9, VAL10, VAL11, VAL12
Describes the geometry of a section.,DD = 20e-3
SECTYPESECTYPE, SECID, Type, Subtype, Name, REFINEKEY
Associates section type information with a section ID number.,2,BEAM,CSOLID
SECOFFSETSECOFFSET, Location, OFFSET1, OFFSET2, CG-Y, CG-Z, SH-Y, SH-Z
Defines the section offset for cross sections.,CENT
SECDATASECDATA, VAL1, VAL2, VAL3, VAL4, VAL5, VAL6, VAL7, VAL8, VAL9, VAL10, VAL11, VAL12
Describes the geometry of a section.,DD = 20e-3/2
! Kulcspontok létrehozása
KK, NPT, X, Y, Z
Defines a keypoint.,1,0,0
KK, NPT, X, Y, Z
Defines a keypoint.,2,AA = 800e-3,0
KK, NPT, X, Y, Z
Defines a keypoint.,3,AA = 800e-3+B,0
! Vonalak létrehozása
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2
Defines a line between two keypoints.,1,2
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2
Defines a line between two keypoints.,2,3

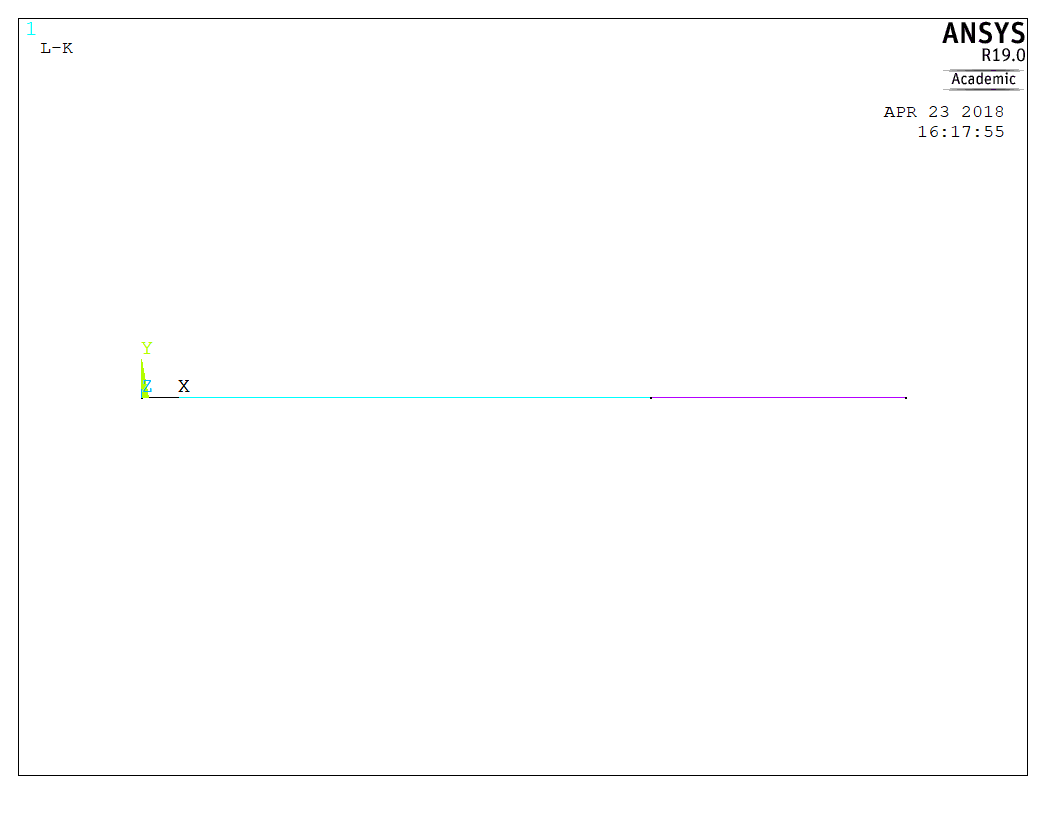

GPLOTGPLOT
Controls general plotting.! Kattints ide az aktuális képernyőkép megtekintéséhez
! 'ELEMSZAM' darab végeselem minden vonalon
LESIZELESIZE, NL1, SIZE, ANGSIZ, NDIV, SPACE, KFORC, LAYER1, LAYER2, KYNDIV
Specifies the divisions and spacing ratio on unmeshed lines.,ALL,,,ELEMSZAMELEMSZAM = 1
! Vastagabb szakasz hálózása
MATMAT, MAT
Sets the element material attribute pointer.,1
SECNUMSECNUM, SECID
Sets the element section attribute pointer.,1
LMESHLMESH, NL1, NL2, NINC
Generates nodes and line elements along lines.,1
! Vékonyabb szakasz hálózása
MATMAT, MAT
Sets the element material attribute pointer.,2
SECNUMSECNUM, SECID
Sets the element section attribute pointer.,2
LMESHLMESH, NL1, NL2, NINC
Generates nodes and line elements along lines.,2
! Befalazott vég
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6
Defines degree-of-freedom constraints at nodes.,NODE(0,0,0),ALL,0
! Görgős megtámasztás
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6
Defines degree-of-freedom constraints at nodes.,NODE(A+B,0,0),UY,0
! Aktív külső terhelés
FF, NODE, Lab, VALUE, VALUE2, NEND, NINC
Specifies force loads at nodes.,NODE(A,0,0),FY,F1F1 = 2500
FF, NODE, Lab, VALUE, VALUE2, NEND, NINC
Specifies force loads at nodes.,NODE(A+B,0,0),MZ,M1M1 = -500
! Rúdra merőleges irányú megoszló terhelés definiálása a vastagabb részen
*DO*DO, Par, IVAL, FVAL, INC
Defines the beginning of a do-loop.,III,1,ELEMSZAMELEMSZAM = 1,1
SFBEAMSFBEAM, Elem, LKEY, Lab, VALI, VALJ, VAL2I, VAL2J, IOFFST, JOFFST, LENRAT
Specifies surface loads on beam and pipe elements.,III,2,PRES,P0P0 = 5000
*ENDDO*ENDDO
Ends a do-loop and starts the looping action.
FINISHFINISH
Exits normally from a processor.

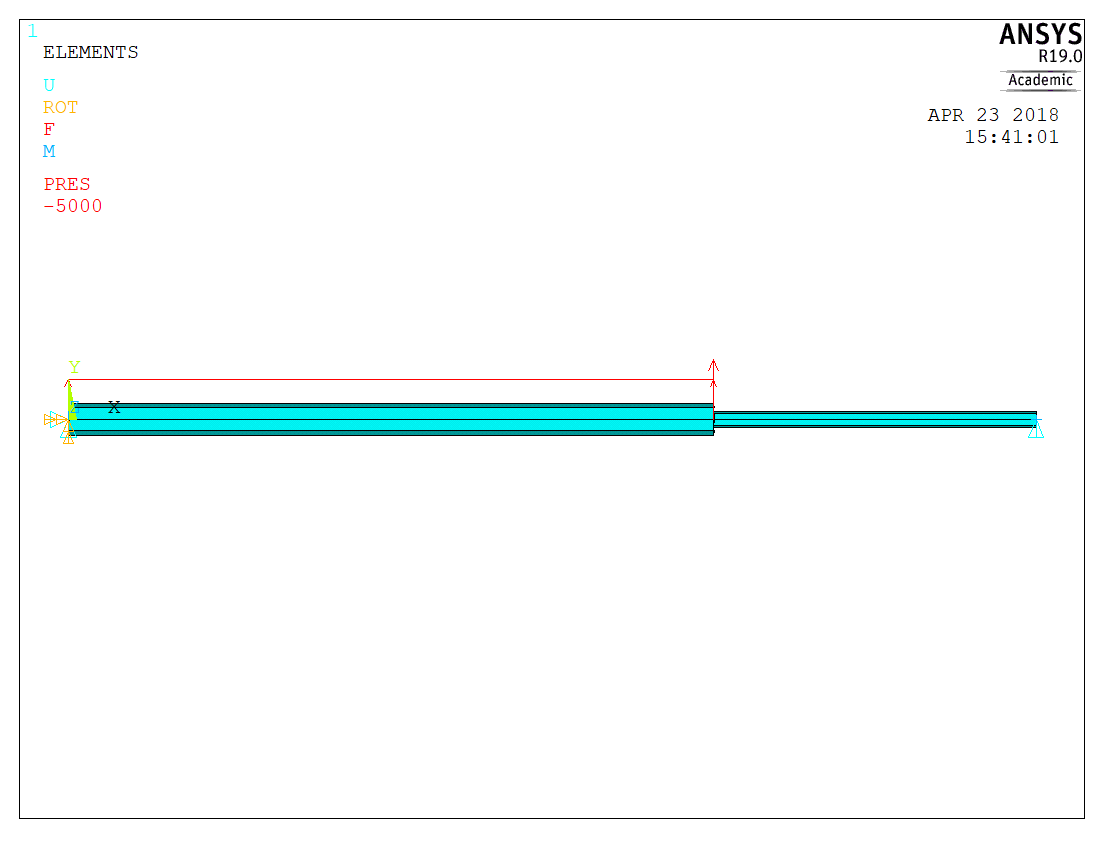

! Kattints ide az aktuális képernyőkép megtekintéséhez!

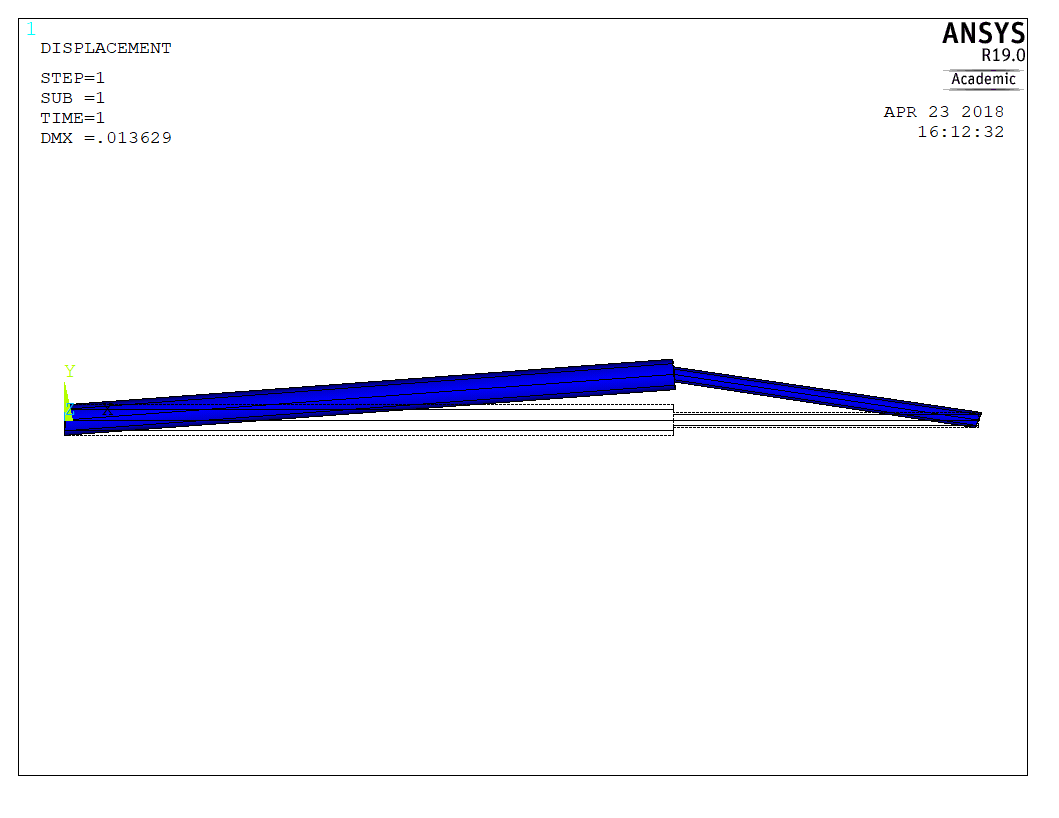

! Deformált alak
PLDISPPLDISP, KUND
Displays the displaced structure.,2! Kattints ide az aktuális képernyőkép megtekintéséhez

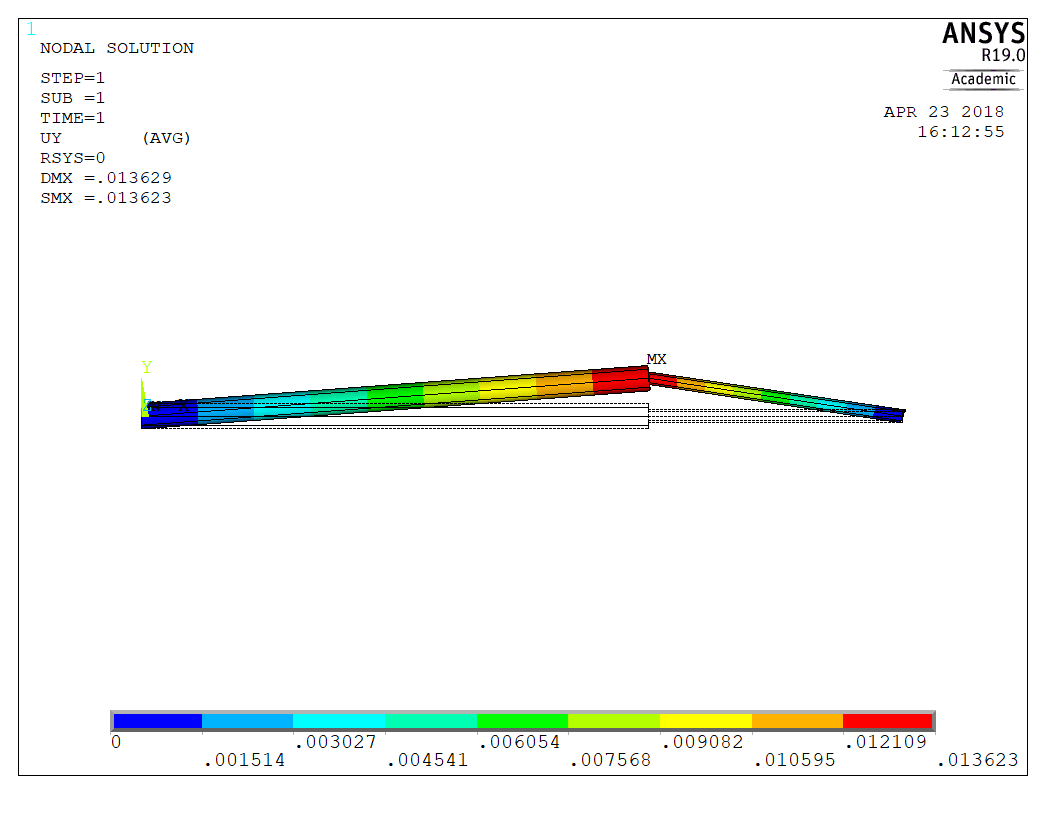

! Y irányú elmozdulás
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID
Displays results as continuous contours.,U,Y,1,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Elem táblázatok definiálása
! z tengely körüli hajlítónyomaték
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,MZI,SMISC,3
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,MZJ,SMISC,16
! y tengely irányú nyírófeszültség definiálása
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,VYI,SMISC,6
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,VYJ,SMISC,19

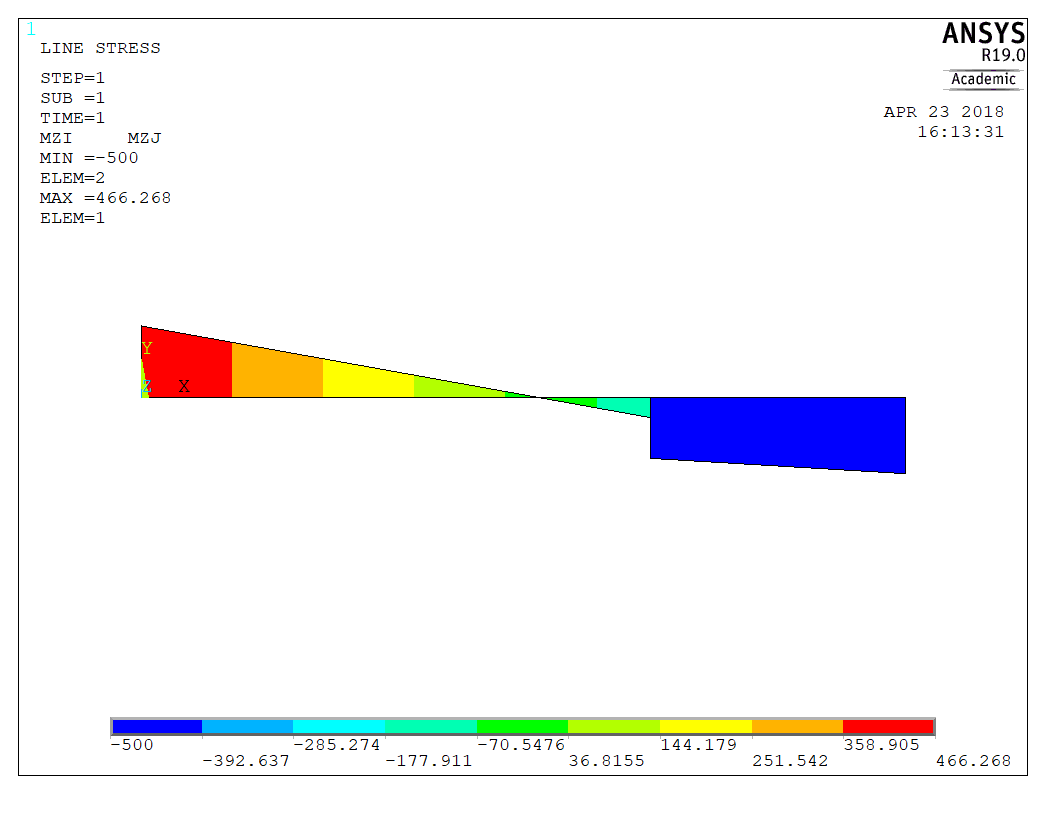

! Hajlítónyomatéki függvény megjelenítése [Nm]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP
Displays element table items as contoured areas along elements.,MZI,MZJ,1,0,0! Kattints ide az aktuális képernyőkép megtekintéséhez

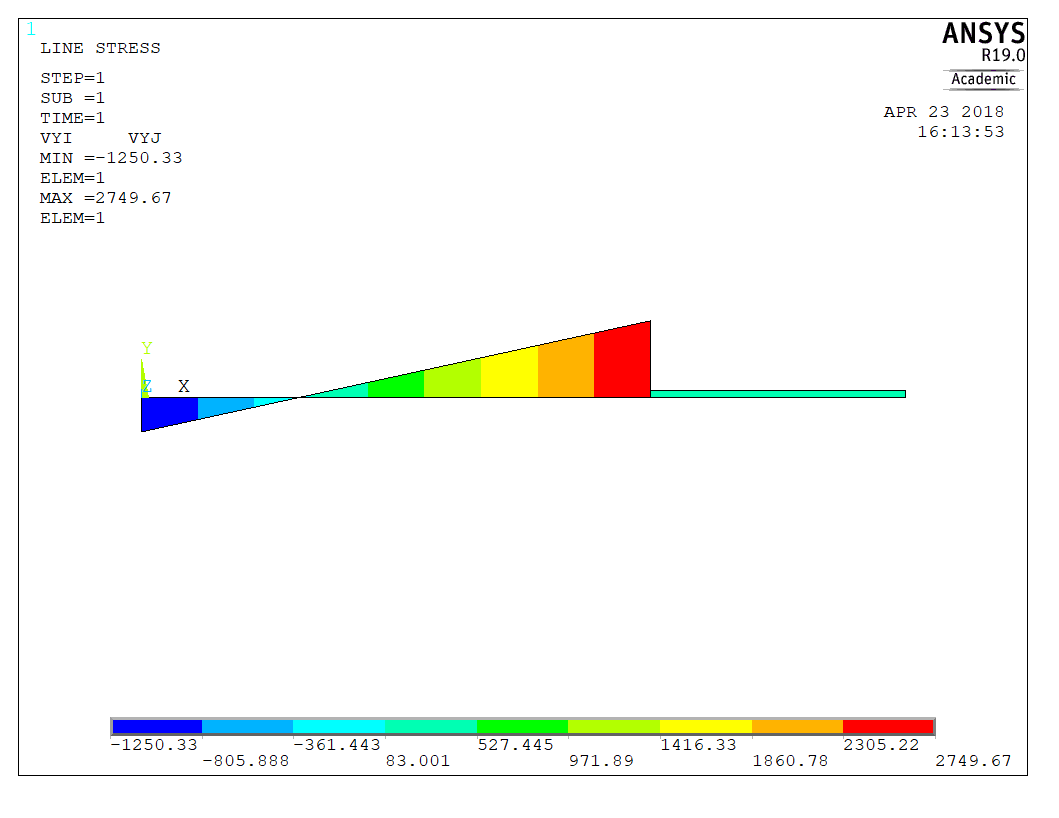

! Nyíróerő eloszlás megjelenítés [N]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP
Displays element table items as contoured areas along elements.,VYI,VYJ,1,0,0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Reakcióerők listázása
PRRSOLPRRSOL, Lab
Prints the constrained node reaction solution.
