! Dimenziók: [N],[Nm],[N/m^2=Pa],[N/m]
! Paraméterek definiálása
R=1
D=20e-3
ELAST=200e9
NU=0.3
P=3000
ELEMMERET=0.1
! Preprocesszálás
/PREP7/PREP7
Enters the model creation preprocessor.
! Elemtípus kiválasztása
ETET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR
Defines a local element type from the element library.,1,BEAM188
! Interpolációs polinom rendje az elem mentén
! 0 - lináris (alaphelyzet), 2 - négyzetes, 3 - köbös
KEYOPTKEYOPT, ITYPE, KNUM, VALUE
Sets element key options.,1,3,2
! Anyagi viselkedés definiálása
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6
Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,EX,1,,ELASTELAST = 200e9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6
Defines property data to be associated with the temperature table.,PRXY,1,,NUNU = 0.3
! Keresztmetszetek definiálása
SECTYPESECTYPE, SECID, Type, Subtype, Name, REFINEKEY
Associates section type information with a section ID number.,1,BEAM,CSOLID
SECOFFSETSECOFFSET, Location, OFFSET1, OFFSET2, CG-Y, CG-Z, SH-Y, SH-Z
Defines the section offset for cross sections.,CENT
SECDATASECDATA, VAL1, VAL2, VAL3, VAL4, VAL5, VAL6, VAL7, VAL8, VAL9, VAL10, VAL11, VAL12
Describes the geometry of a section.,DD = 20e-3
! Kulcspontok létrehozása
KK, NPT, X, Y, Z
Defines a keypoint.,1,0,0
KK, NPT, X, Y, Z
Defines a keypoint.,2,RR = 1,0
KK, NPT, X, Y, Z
Defines a keypoint.,3,RR = 1,RR = 1
KK, NPT, X, Y, Z
Defines a keypoint.,4,3*R,RR = 1
! Vonalak létrehozása
LARCLARC, P1, P2, PC, RAD
Defines a circular arc.,1,3,2,RR = 1
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2
Defines a line between two keypoints.,3,4

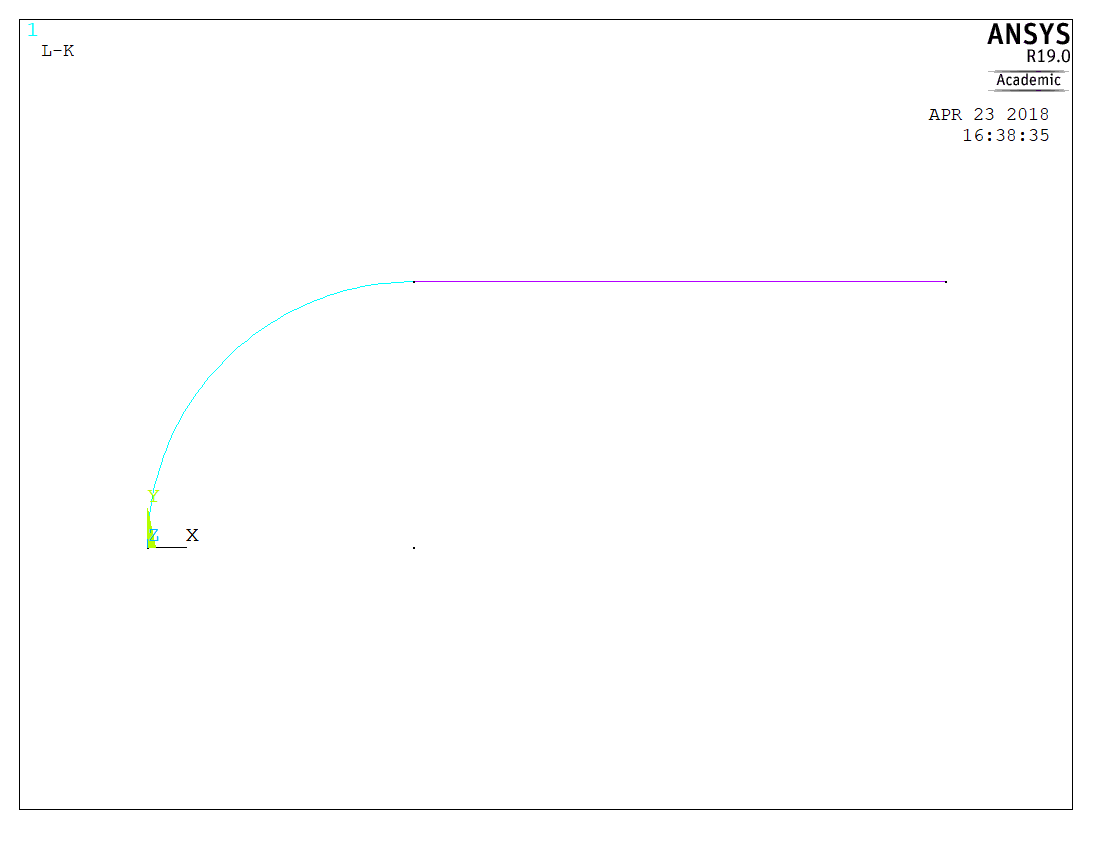

GPLOTGPLOT
Controls general plotting.! Kattints ide az aktuális képernyőkép megtekintéséhez
! 'ELEMMERET' átlagos hosszúságú végeselem minden vonalon
LESIZELESIZE, NL1, SIZE, ANGSIZ, NDIV, SPACE, KFORC, LAYER1, LAYER2, KYNDIV
Specifies the divisions and spacing ratio on unmeshed lines.,ALL,ELEMMERETELEMMERET = 0.1
LMESHLMESH, NL1, NL2, NINC
Generates nodes and line elements along lines.,ALL
! Befalazott végek
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6
Defines degree-of-freedom constraints at nodes.,NODE(0,0,0),ALL,0
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6
Defines degree-of-freedom constraints at nodes.,NODE(3*R,RR = 1,0),ALL,0
! Rúdra merőleges irányú megoszló terhelés definiálása
LSELLSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
Selects a subset of lines.,S,LINE,,2
ESLLESLL, Type
Selects those elements associated with the selected lines.,S
SFBEAMSFBEAM, Elem, LKEY, Lab, VALI, VALJ, VAL2I, VAL2J, IOFFST, JOFFST, LENRAT

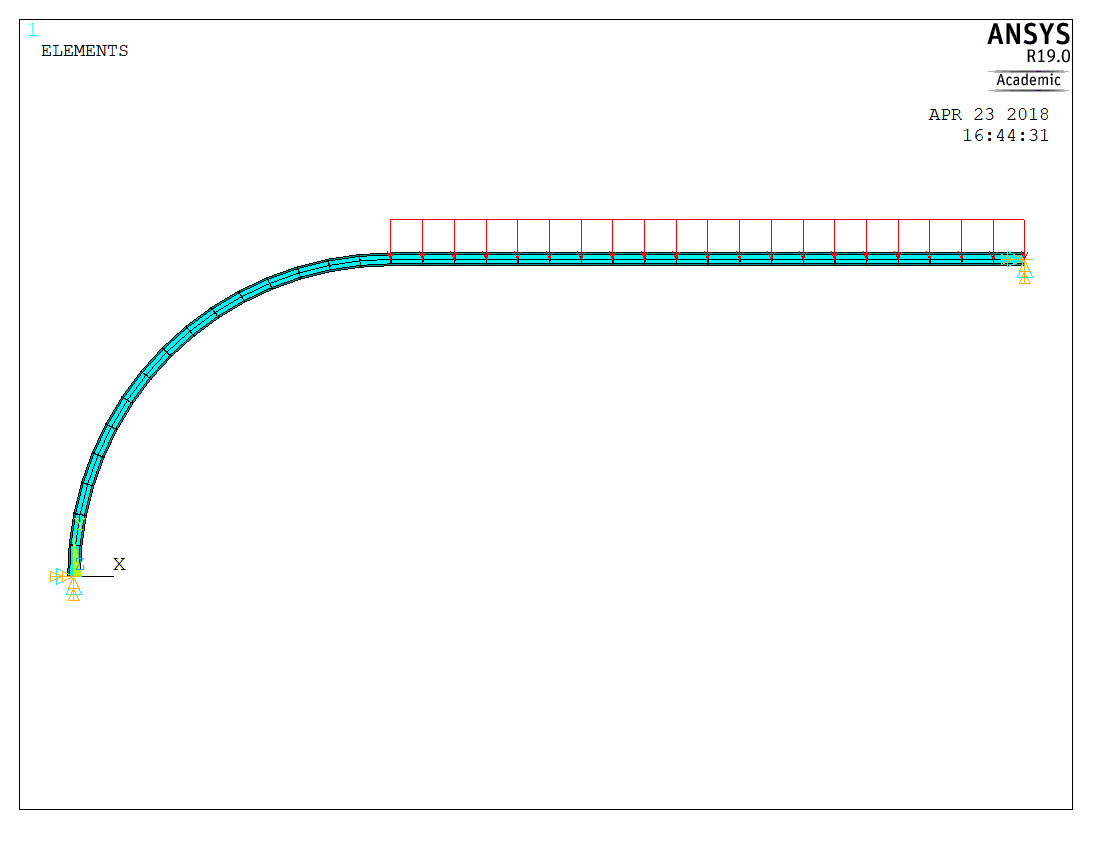

Specifies surface loads on beam and pipe elements.,ALL,2,PRES,PP = 3000
ALLSELALLSEL, LabT, Entity
Selects all entities with a single command.,ALL
FINISHFINISH
Exits normally from a processor.
! Kattints ide az aktuális képernyőkép megtekintéséhez!
! Deformált alak
PLDISPPLDISP, KUND

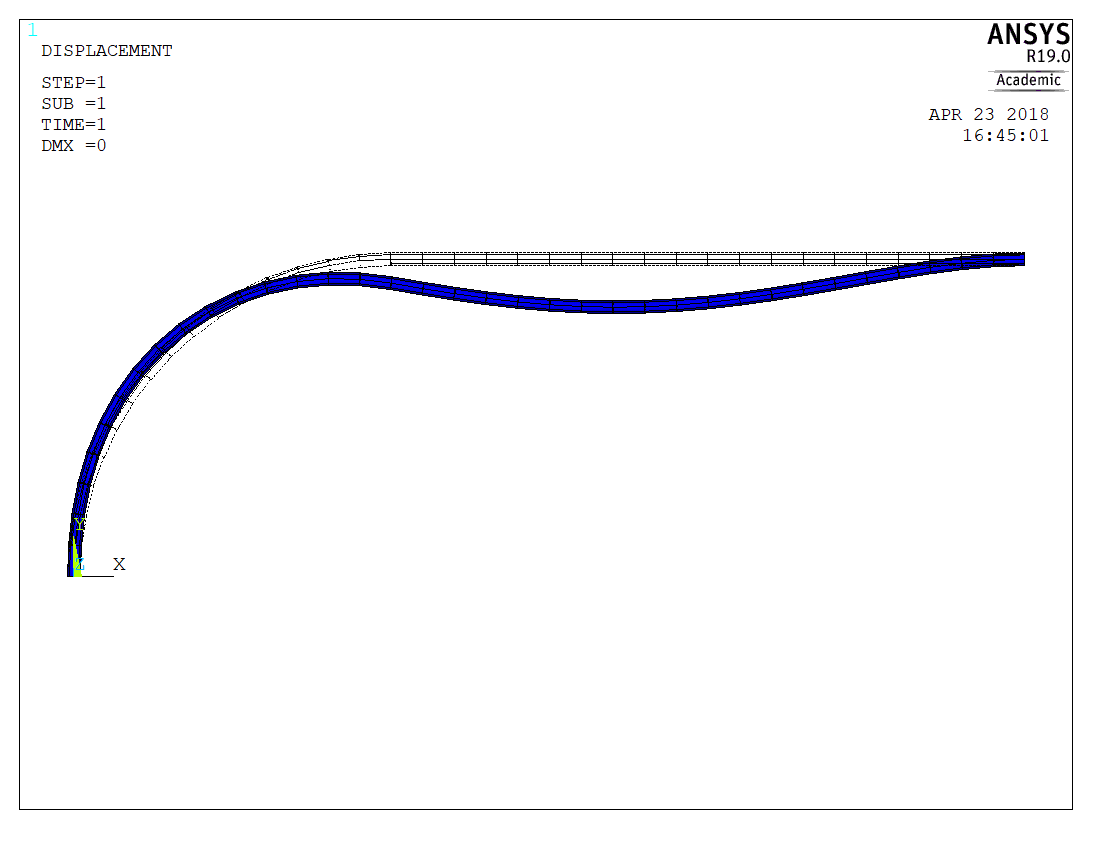

Displays the displaced structure.,2! Kattints ide az aktuális képernyőkép megtekintéséhez
! X irányú elmozdulás
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID

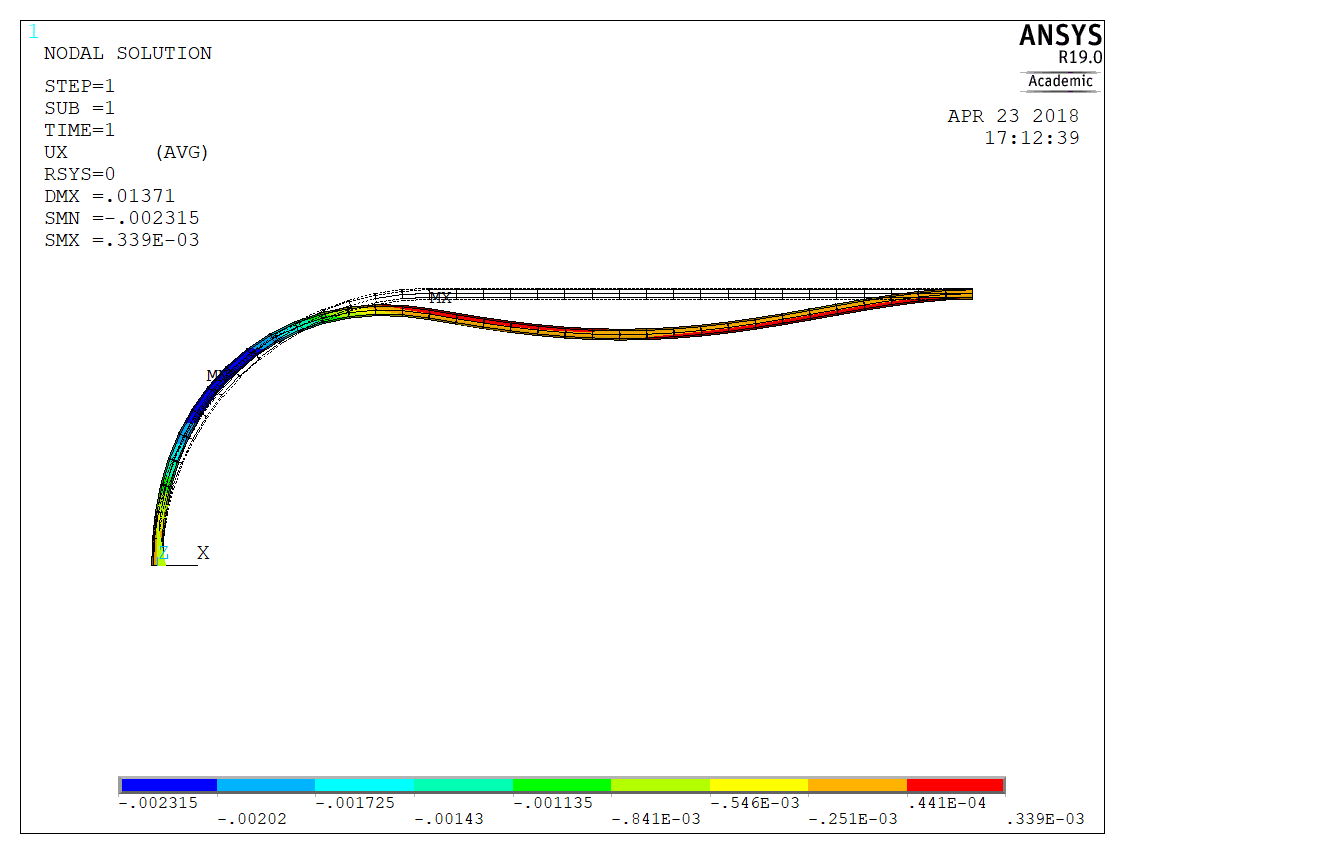

Displays results as continuous contours.,U,X,1,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Y irányú elmozdulás
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID

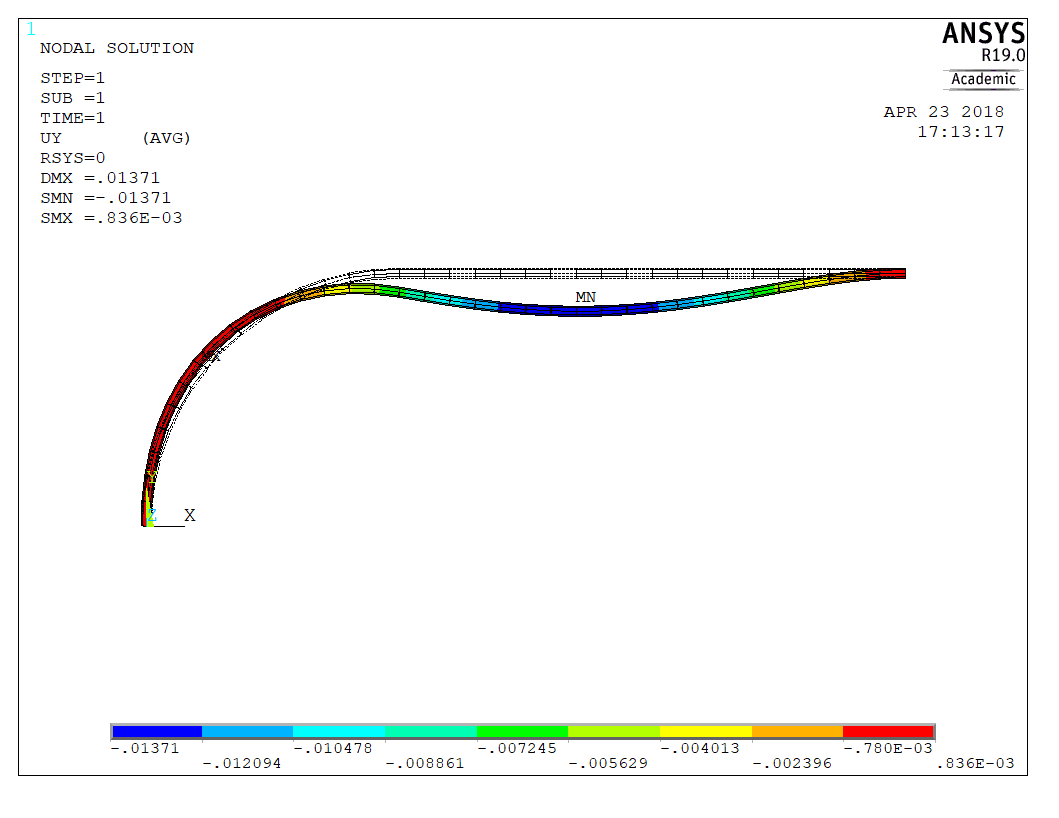

Displays results as continuous contours.,U,Y,1,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Elem táblázatok definiálása
! z tengely körüli hajlítónyomaték
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,MZI,SMISC,3
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,MZJ,SMISC,16
! y tengely irányú nyírófeszültség definiálása
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,VYI,SMISC,6
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,VYJ,SMISC,19
! Hajlításból származó normálfeszültség a felső szélső szálban
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,SBYTI,SMISC,32
ETABLEETABLE, Lab, Item, Comp, Option
Fills a table of element values for further processing.,SBYTJ,SMISC,37
! Hajlítónyomatéki függvény megjelenítése [Nm]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP

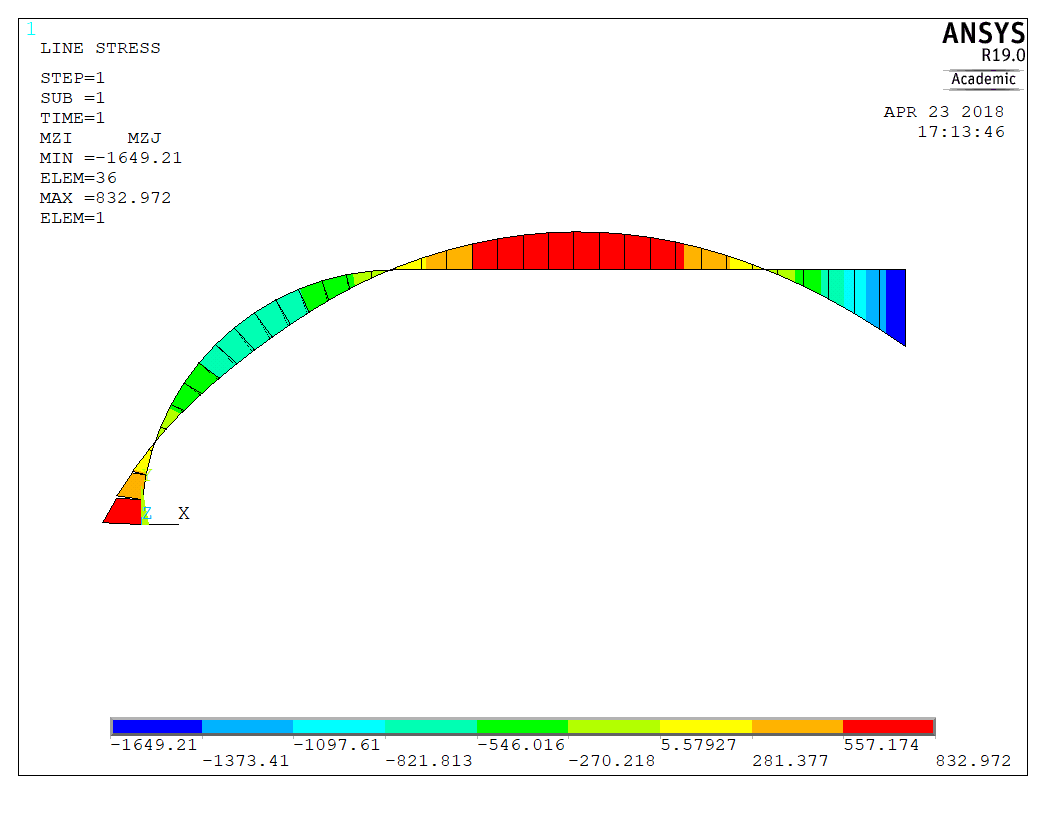

Displays element table items as contoured areas along elements.,MZI,MZJ,1,0,0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Nyíróerő eloszlás megjelenítés [N]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP

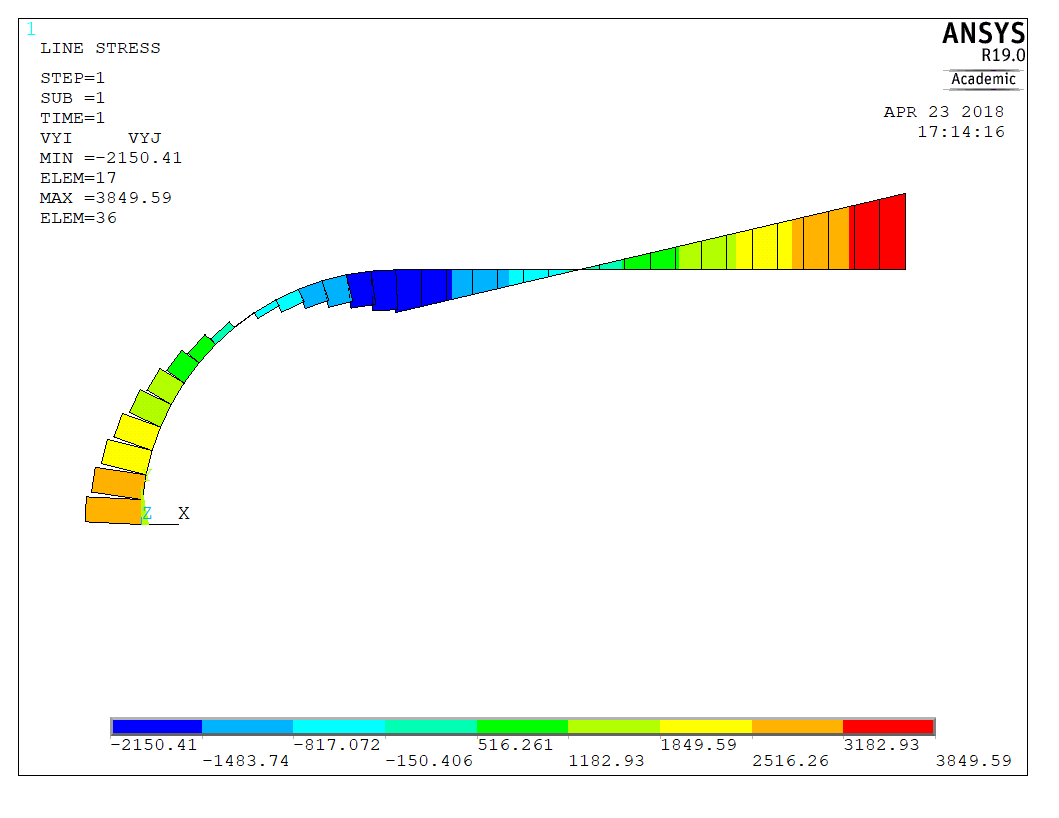

Displays element table items as contoured areas along elements.,VYI,VYJ,1,0,0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Hajlításból származó normálfeszültség eloszlása a felső szálban [Pa]
PLLSPLLS, LabI, LabJ, Fact, KUND, ViewUP

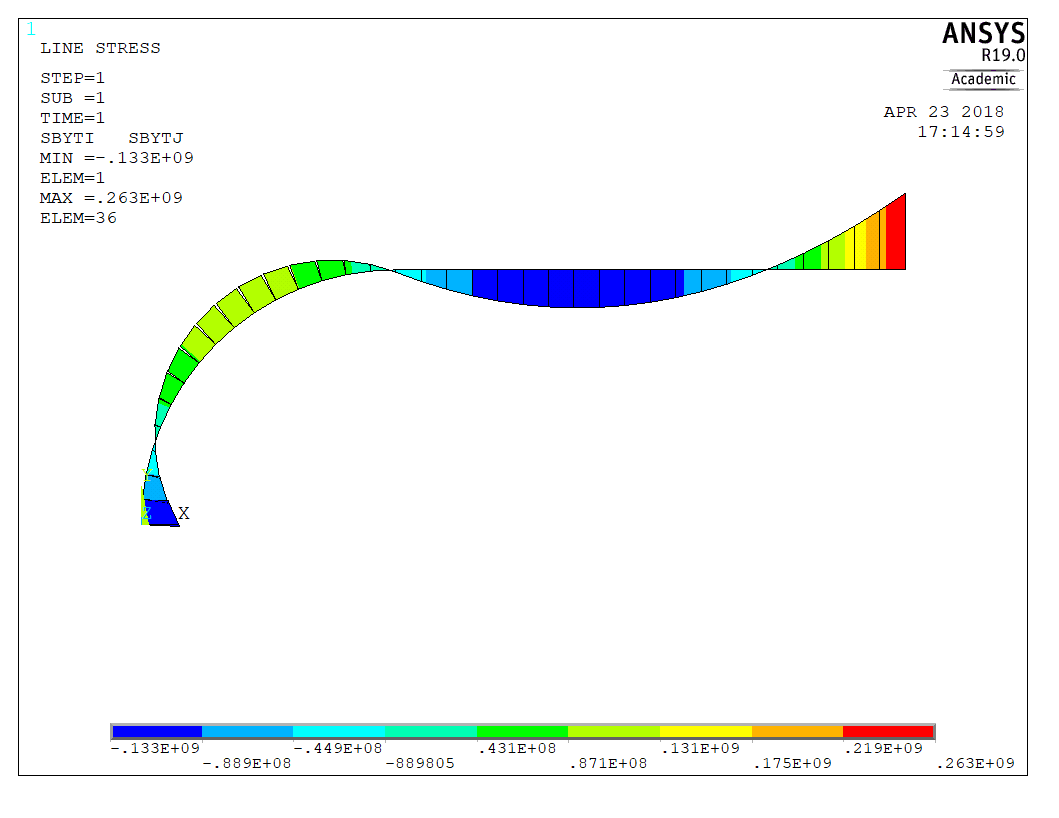

Displays element table items as contoured areas along elements.,SBYTI,SBYTJ,1,0,0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Reakcióerők listázása
PRRSOLPRRSOL, Lab
Prints the constrained node reaction solution.
