!!!VEMA 07. HÉT: Kéttámaszú tartó modellezése síkelemekkel

!!Kezdeti beállítások

! Fehér háttér
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,100,100,100,0
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,0,0,0,15
/ESHAPE/ESHAPE, SCALE, KEY Displays elements with shapes determined from the real constants or section definition.,1
! Dimenziók: [N],[Nm],[N/m^2=Pa],[N/m]
! Paraméterek definiálása
A=0.5
L=2
H=0.3
B=25e-3
ELAST=200e9
NU=0.3
F=3200
ELEMMERET=0.05
! Preprocesszálás
/PREP7/PREP7 Enters the model creation preprocessor.

!!Beállítások (elemtípus, anyagi viselkedés, keresztmetszet)

! Elemtípus kiválasztása
ETET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR Defines a local element type from the element library.,1,PLANE182
! Síkfeszültségi vastagsággal állapot definiálása
KEYOPTKEYOPT, ITYPE, KNUM, VALUE Sets element key options.,1,3,3
! Vastagság definiálása
RR, NSET, R1, R2, R3, R4, R5, R6 Defines the element real constants.,1,BB = 25e-3
! Anyagi viselkedés definiálása
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6 Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,EX,1,,ELASTELAST = 200e9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,PRXY,1,,NUNU = 0.3

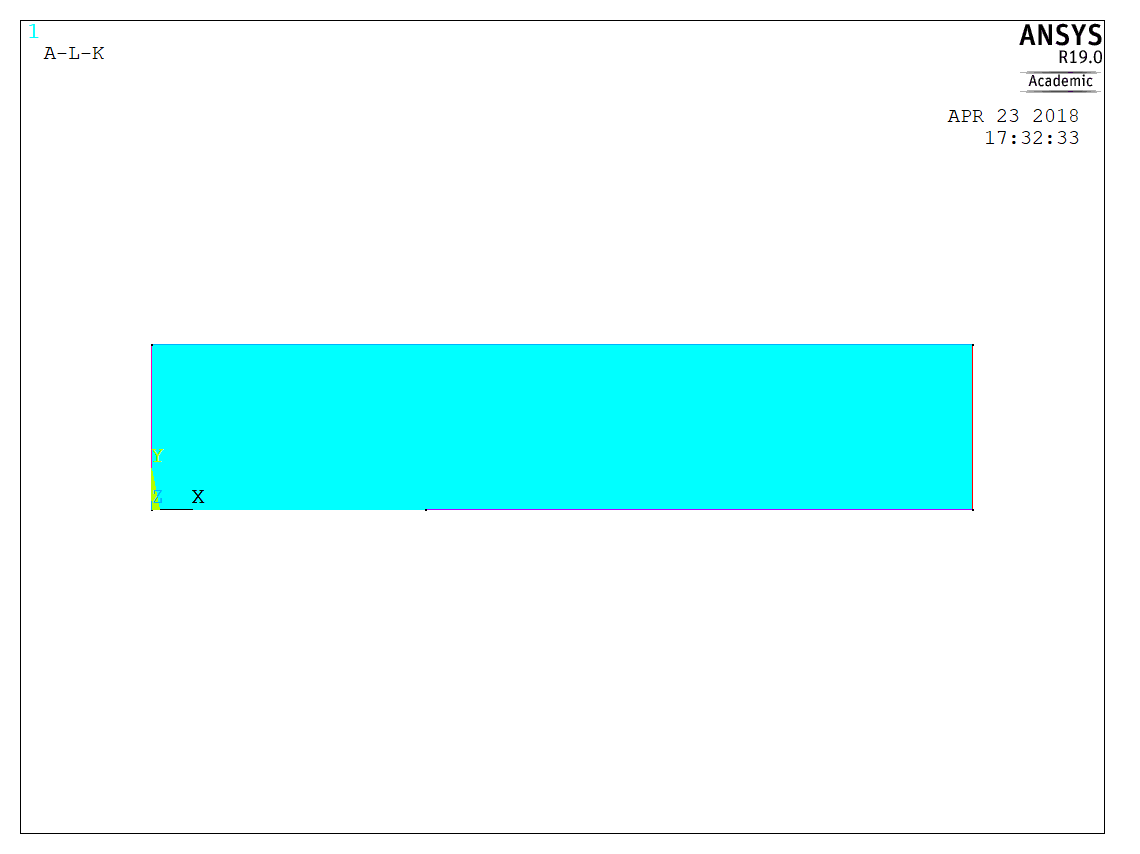

!!Modellezés

! Kulcspontok létrehozása
KK, NPT, X, Y, Z Defines a keypoint.,1,0,0
KK, NPT, X, Y, Z Defines a keypoint.,2,AA = 0.5,0
KK, NPT, X, Y, Z Defines a keypoint.,3,AA = 0.5+L/2,0
KK, NPT, X, Y, Z Defines a keypoint.,4,AA = 0.5+L/2,HH = 0.3
KK, NPT, X, Y, Z Defines a keypoint.,5,0,HH = 0.3
! Vonalak létrehozása
*DO*DO, Par, IVAL, FVAL, INC Defines the beginning of a do-loop.,III,1,4,1
  LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,III,III+1
*ENDDO*ENDDO Ends a do-loop and starts the looping action.
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,5,1
ALAL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10 Generates an area bounded by previously defined lines.,1,2,3,4,5
GPLOTGPLOT Controls general plotting.! Kattints ide az aktuális képernyőkép megtekintéséhez

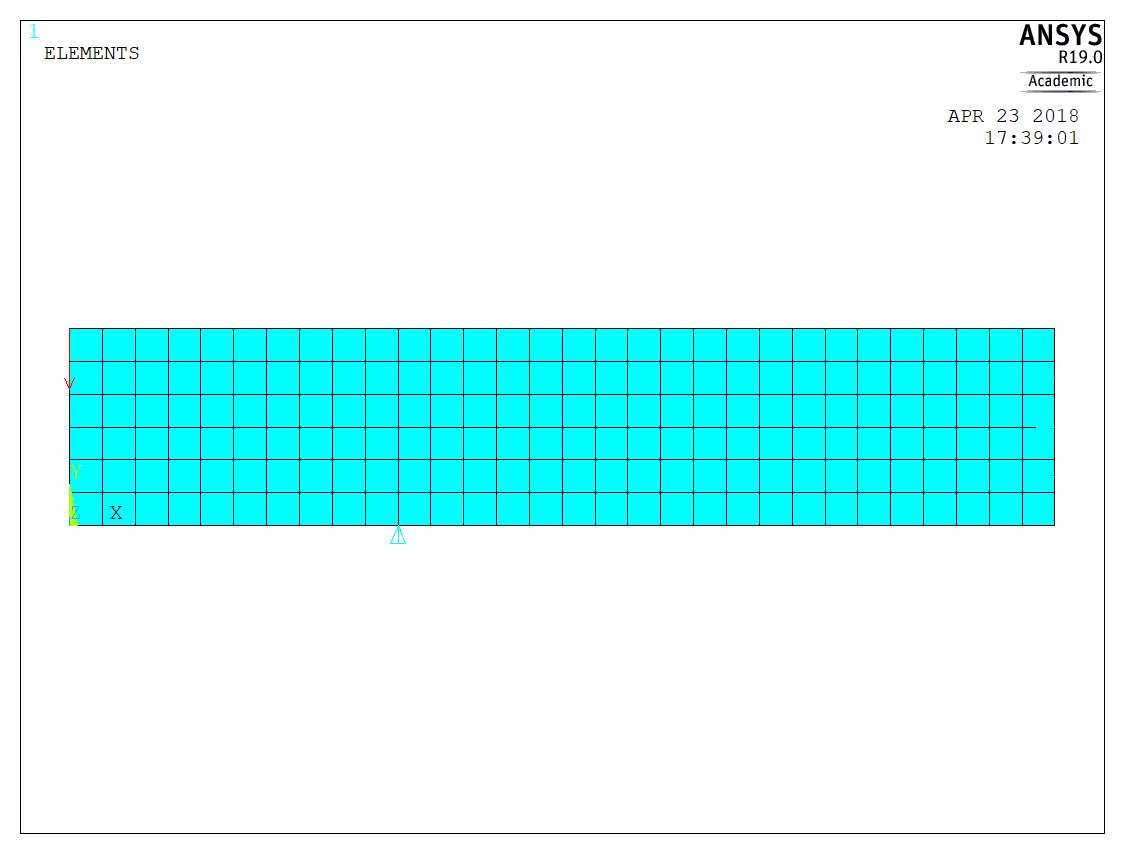

!!Hálózás

! 'ELEMMERET' átlagos elemméret
AESIZEAESIZE, ANUM, SIZE, Specifies the element size to be meshed onto areas.,ALL,ELEMMERETELEMMERET = 0.05
! 'szabad' stílusú hálózási algoritmus
MSHKEYMSHKEY, KEY Specifies whether free meshing or mapped meshing should be used to mesh a model.,0
AMESHAMESH, NA1, NA2, NINC Generates nodes and area elements within areas.,ALL

!!Kényszerek definiálása

! szimmetria síkban görgős megtámasztás
DLDL, LINE, AREA, Lab, Value1, Value2 Defines DOF constraints on lines.,3,,UX,0
! A pontban görgős megtámasztás
DD, Node, Lab, VALUE, VALUE2, NEND, NINC, Lab2, Lab3, Lab4, Lab5, Lab6 Defines degree-of-freedom constraints at nodes.,NODE(A,0,0),UY,0
! Aktív külső terhelés
! Koncentrált terhelés
FF, NODE, Lab, VALUE, VALUE2, NEND, NINC Specifies force loads at nodes.,NODE(0,HH = 0.3,0),FY,-FF = 3200
FINISHFINISH Exits normally from a processor.
! Kattints ide az aktuális képernyőkép megtekintéséhez!

!!K.U=F egyenletrendszer megoldása

!!Posztprocesszálás

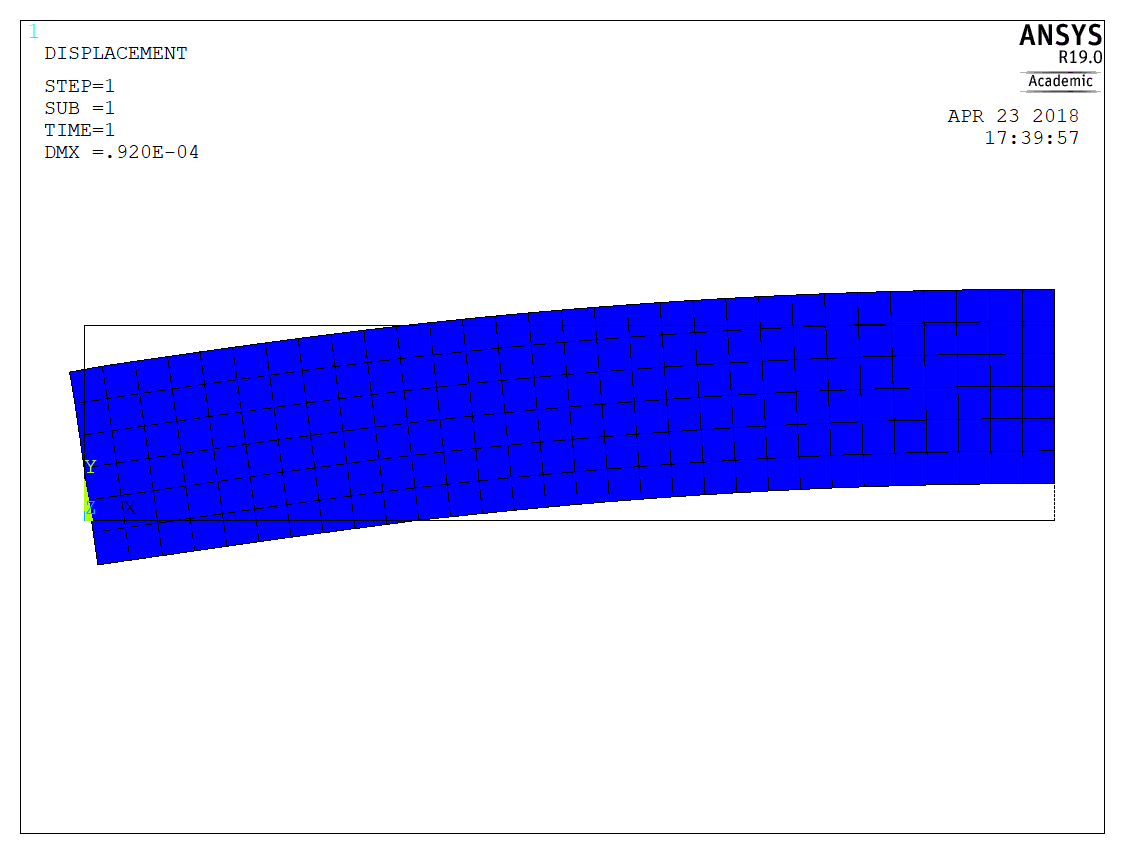

! Deformált alak
PLDISPPLDISP, KUND Displays the displaced structure.,2! Kattints ide az aktuális képernyőkép megtekintéséhez

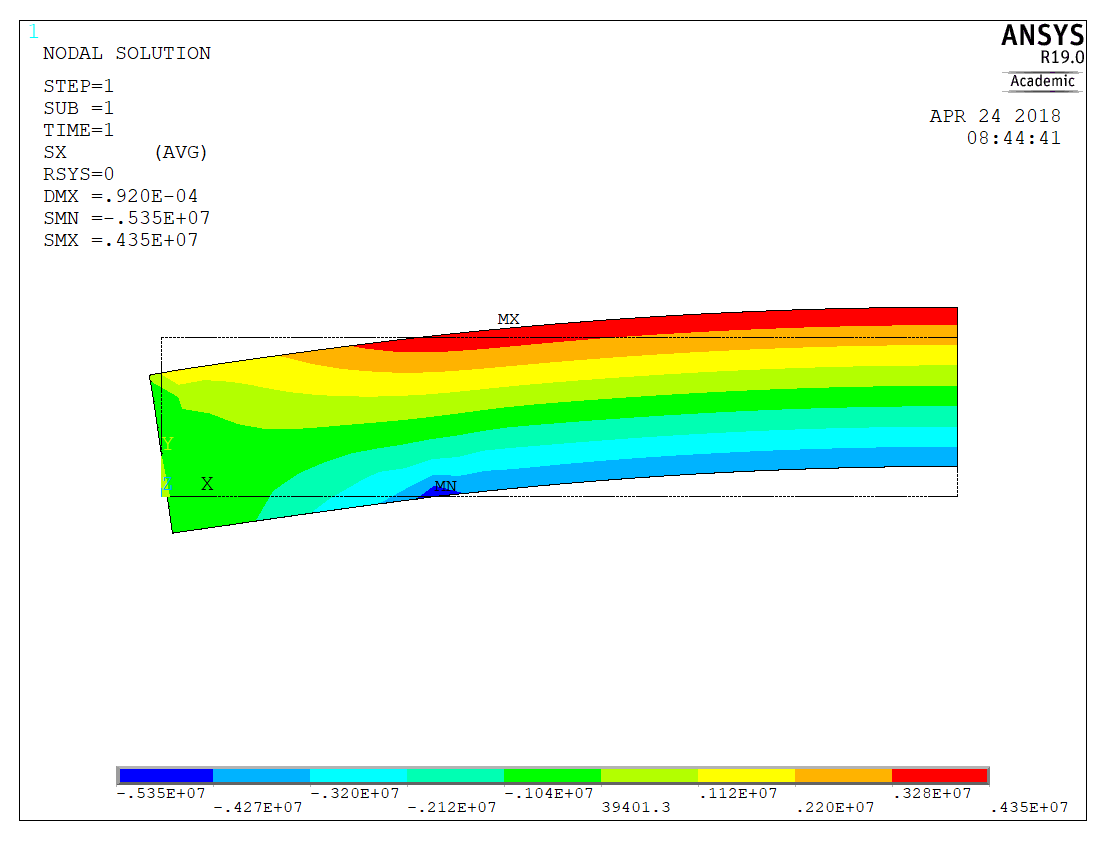

! X irányú normálfeszültség
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,X,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez

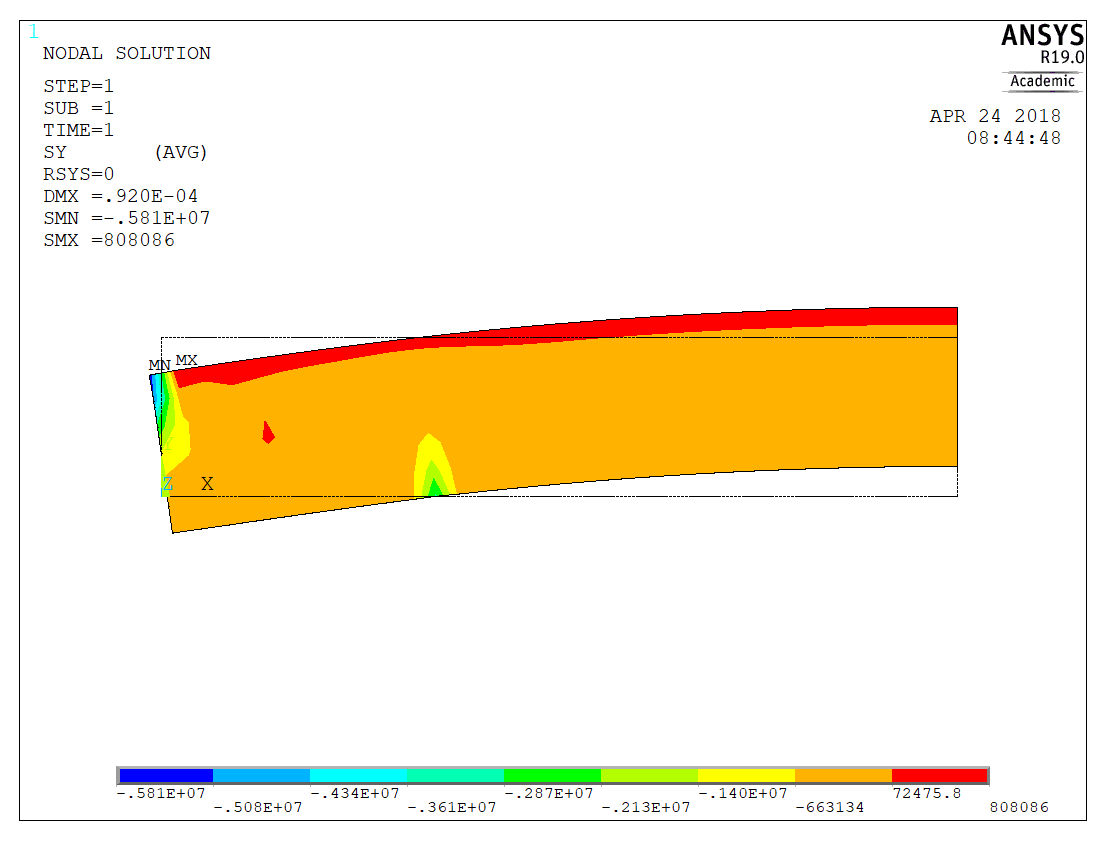

! Y irányú normálfeszültség
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,Y,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez

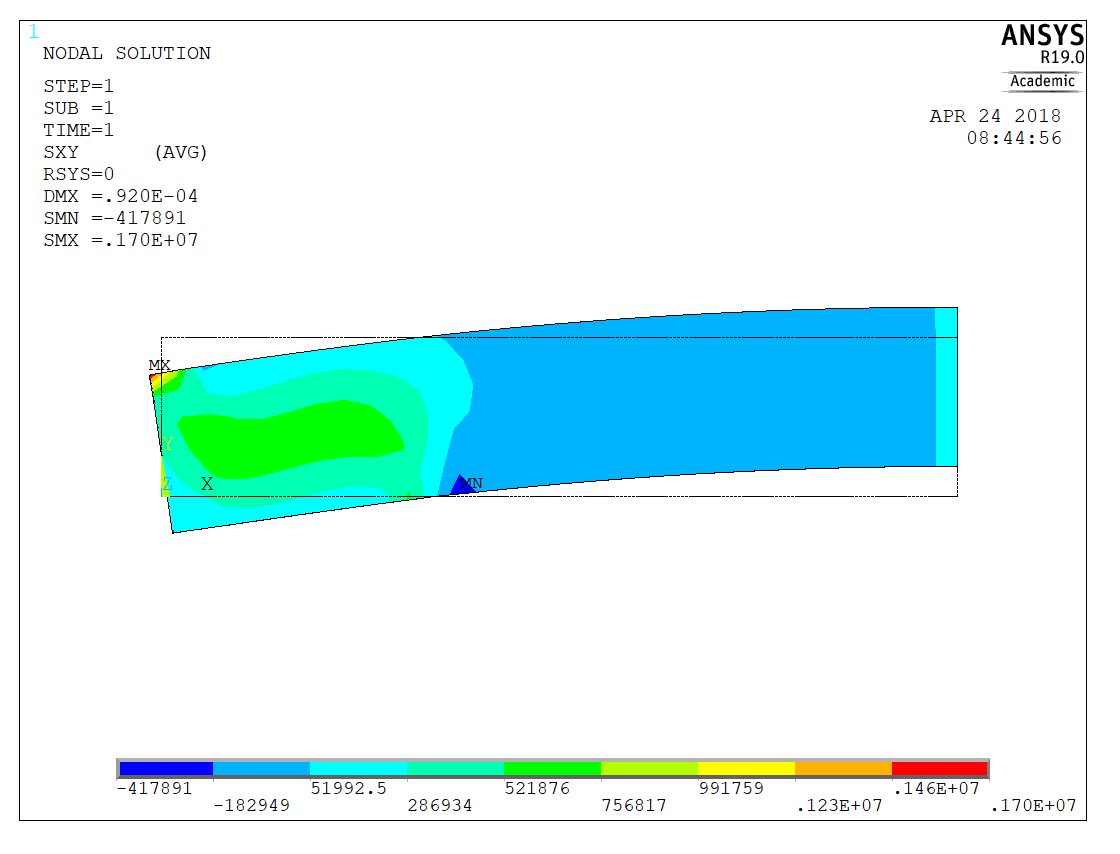

! XY irányú csúsztatófeszültség
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,Y,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Útvonal menti feszültségeloszlás megjelentítése

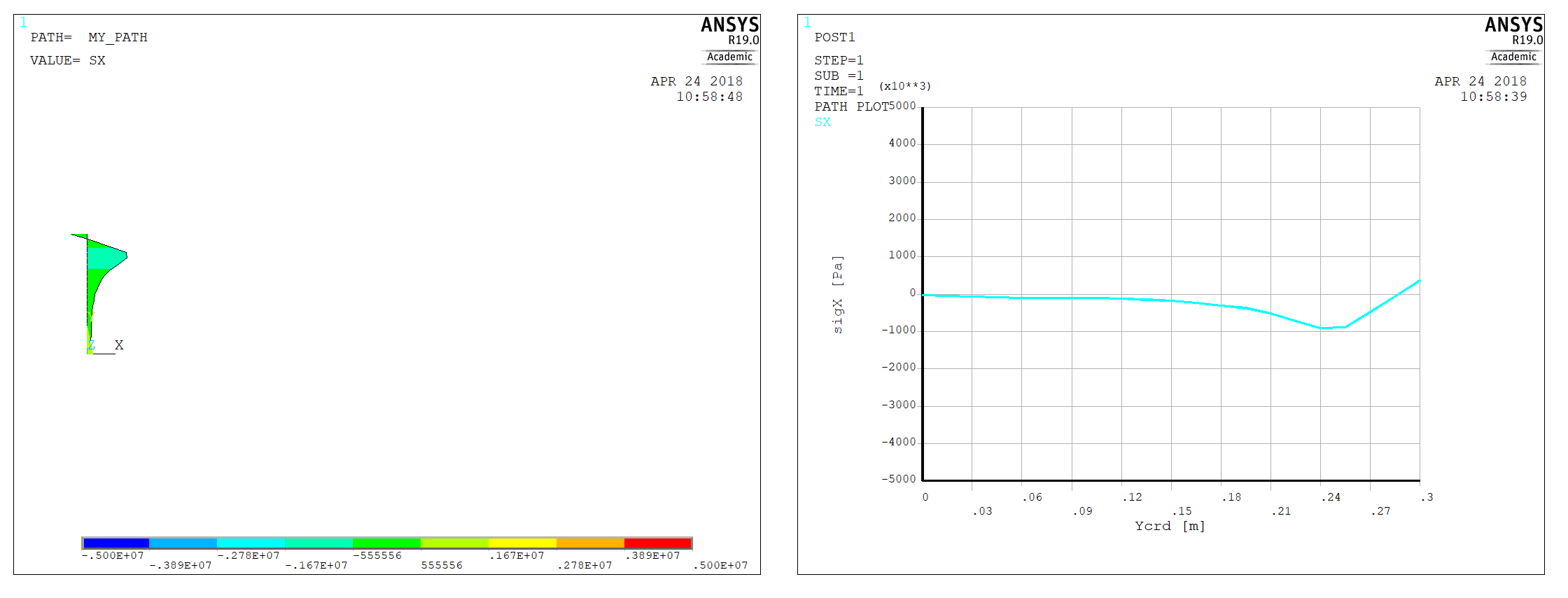

! x irányú normálfeszültség a szimmetria síkban
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,MY_PATH,2,30,20,
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,AA = 0.5+L/2,0,0,0
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,AA = 0.5+L/2,HH = 0.3,0,0
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SX,S,X,AVG
! Diagramon megjelenítés
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,X,'yCRD [m]'
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,Y,'sigX [Pa]'
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SX
! Szerkezeten megjelenítés
PLPAGMPLPAGM, Item, Gscale, Nopt Displays path items along the path geometry.,SX,1,Blank
! Kattints ide az x irányú normálfeszültség eloszlás változásának megtekintéséhez!

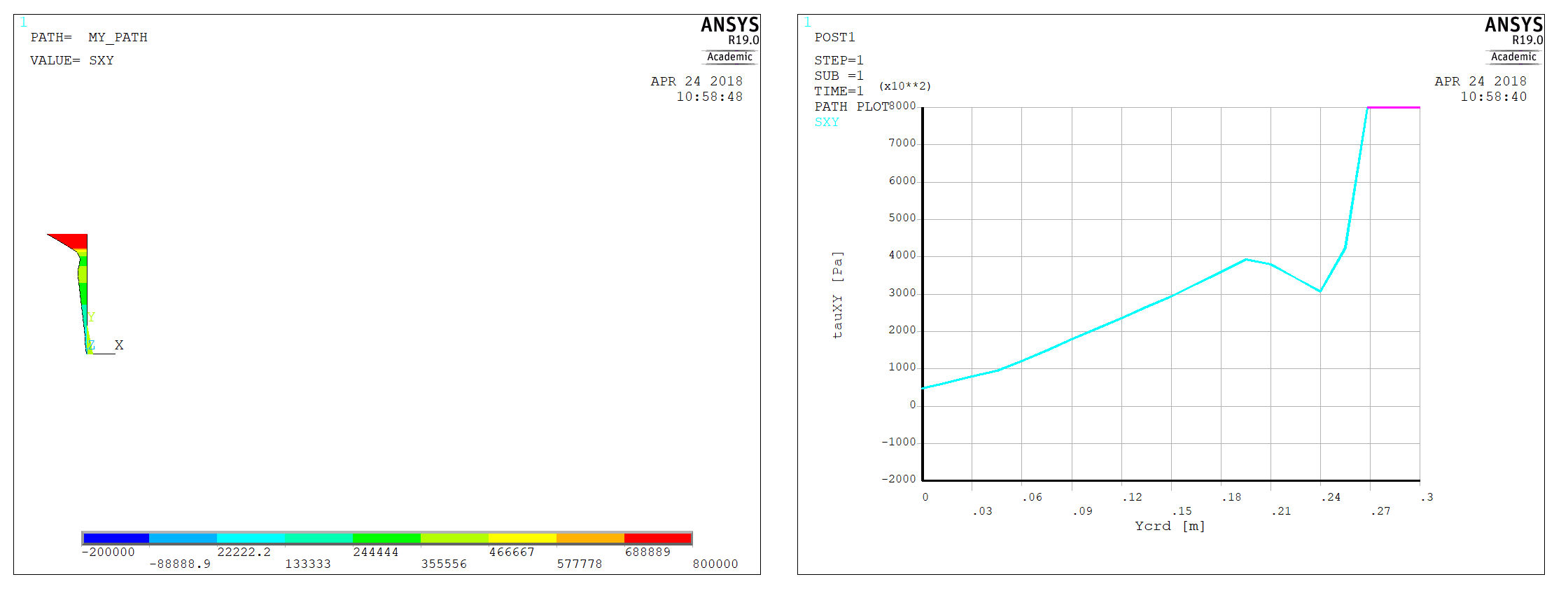

! Csúsztatófeszültség x = A/2-ben
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,MY_PATH,2,30,20,
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,AA = 0.5/2,0,0,0
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,AA = 0.5/2,HH = 0.3,0,0
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SXY,S,XY,AVG
! Diagramon megjelenítés
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,Y,'tauXY [Pa]'
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SXY
! Szerkezeten megjelenítés
PLPAGMPLPAGM, Item, Gscale, Nopt Displays path items along the path geometry.,SXY,1,Blank
! Kattints ide az xy síkban ébredő csúsztatófeszültés eloszlás változásának megtekintéséhez!

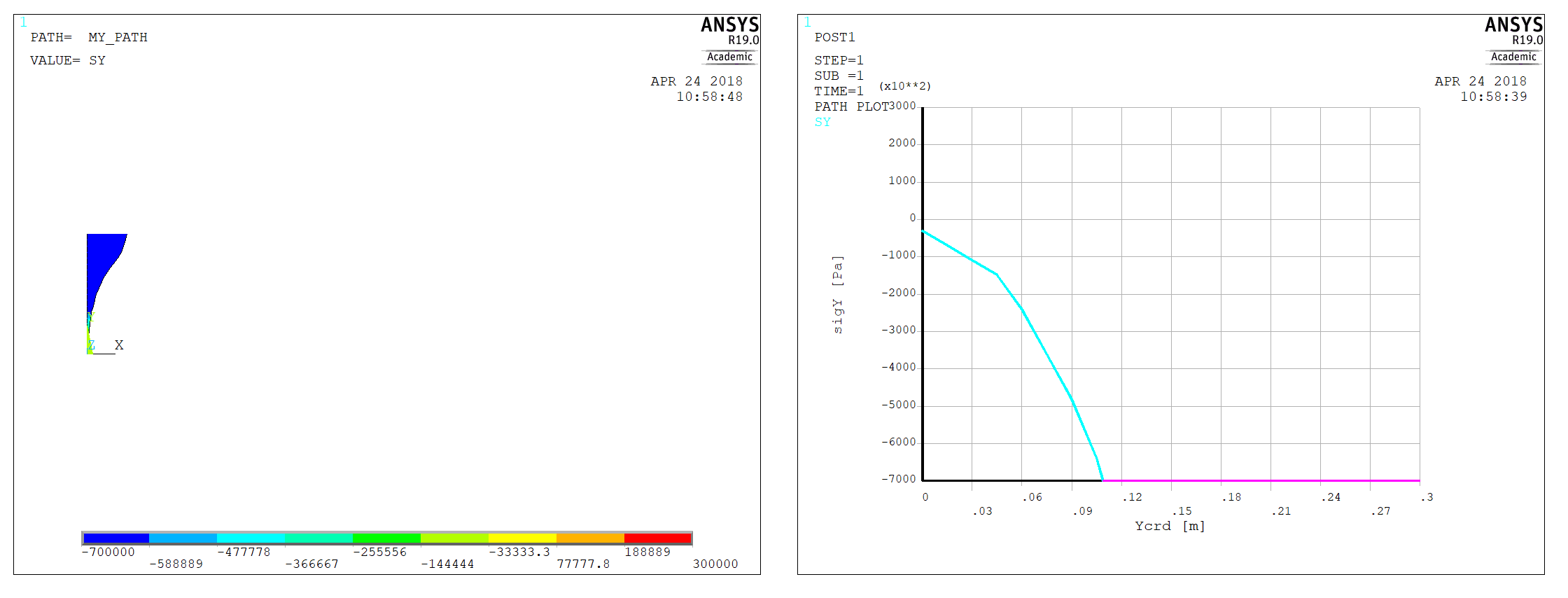

! y irányú normálfeszültség x = A-ban
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,MY_PATH,2,30,20,
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,AA = 0.5,0,0,0
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,AA = 0.5,HH = 0.3,0,0
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SY,S,Y,AVG
! Diagramon megjelenítés
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,Y,'sigY [Pa]'
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SXY
! Szerkezeten megjelenítés
PLPAGMPLPAGM, Item, Gscale, Nopt Displays path items along the path geometry.,SXY,1,Blank
! Kattints ide az y irányú normálfeszültség eloszlás változásának megtekintéséhez!
