!!!VEMA 08. HÉT: Vastagfalú tartály modellezése forgászszimmetrikus elemekkel.

!!Kezdeti beállítások

! Fehér háttér
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,100,100,100,0
/RGB/RGB, Kywrd, PRED, PGRN, PBLU, N1, N2, NINC, NCNTR Specifies the RGB color values for indices and contours.,INDEX,0,0,0,15
/ESHAPE/ESHAPE, SCALE, KEY Displays elements with shapes determined from the real constants or section definition.,1
! Dimenziók: [N],[Nm],[N/m^2=Pa],[N/m]
! Paraméterek definiálása
RBELSO=100e-3
RKULSO=200e-3
H=300e-3
ELAST=200e9
NU=0.3
P=300e5
ELEMMERET=0.005
! Preprocesszálás
/PREP7/PREP7 Enters the model creation preprocessor.

!!Beállítások (elemtípus, anyagi viselkedés, keresztmetszet)

! Elemtípus kiválasztása
ETET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR Defines a local element type from the element library.,1,PLANE182
! Forgászszimmetrikus elemi viselkedés kiválasztása
KEYOPTKEYOPT, ITYPE, KNUM, VALUE Sets element key options.,1,3,1
! Anyagi viselkedés definiálása
MPTEMPMPTEMP, SLOC, T1, T2, T3, T4, T5, T6 Defines a temperature table for material properties.,1,0
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,EX,1,,ELASTELAST = 200e9
MPDATAMPDATA, Lab, MAT, SLOC, C1, C2, C3, C4, C5, C6 Defines property data to be associated with the temperature table.,PRXY,1,,NUNU = 0.3

!!Modellezés

! Kulcspontok létrehozása
KK, NPT, X, Y, Z Defines a keypoint.,1,RBELSORBELSO = 100e-3,0
KK, NPT, X, Y, Z Defines a keypoint.,2,RKULSORKULSO = 200e-3,0
KK, NPT, X, Y, Z Defines a keypoint.,3,RBELSORBELSO = 100e-3,HH = 300e-3
KK, NPT, X, Y, Z Defines a keypoint.,4,RKULSORKULSO = 200e-3,HH = 300e-3
KK, NPT, X, Y, Z Defines a keypoint.,5,0,HH = 300e-3
KK, NPT, X, Y, Z Defines a keypoint.,6,0,HH = 300e-3+RBELSO
KK, NPT, X, Y, Z Defines a keypoint.,7,0,HH = 300e-3+RKULSO
! Vonalak létrehozása
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,1,2
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,2,4
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,4,3
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,3,1
LL, P1, P2, NDIV, SPACE, XV1, YV1, ZV1, XV2, YV2, ZV2 Defines a line between two keypoints.,6,7
LARCLARC, P1, P2, PC, RAD Defines a circular arc.,3,6,5,RBELSORBELSO = 100e-3
LARCLARC, P1, P2, PC, RAD Defines a circular arc.,4,7,5,RKULSORKULSO = 200e-3

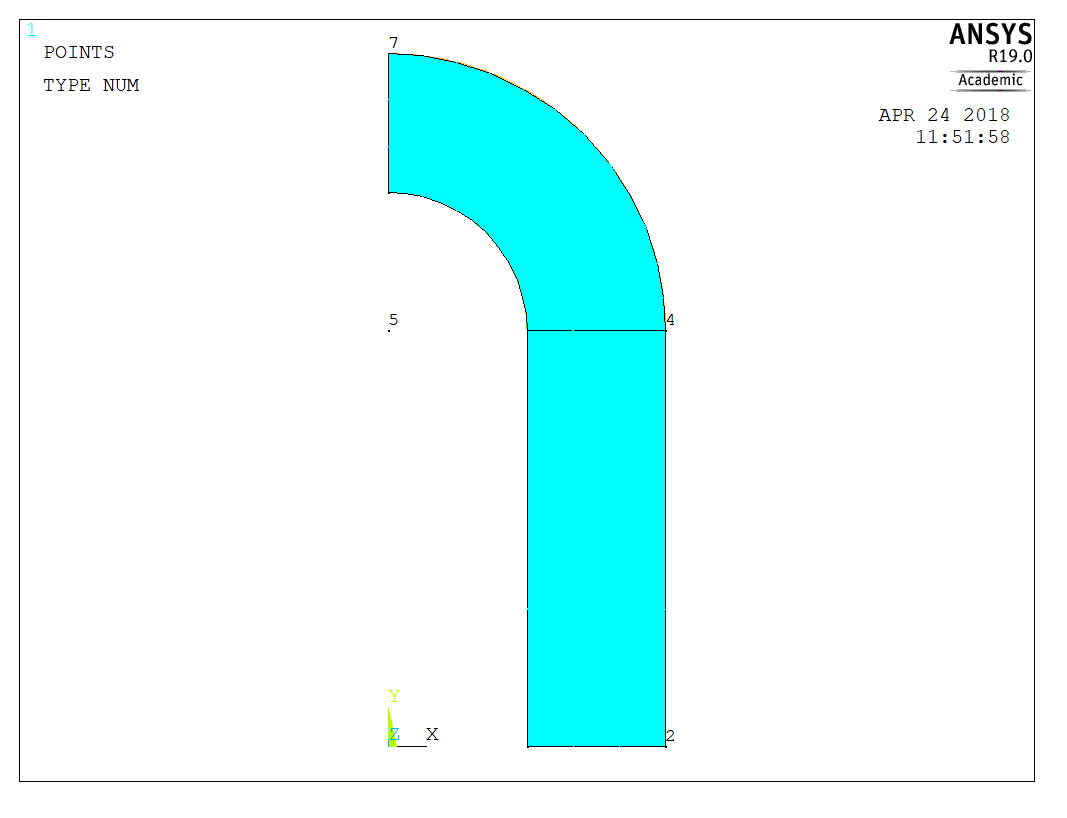

! Felületek létrehozása
ALAL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10 Generates an area bounded by previously defined lines.,1,2,3,4
ALAL, L1, L2, L3, L4, L5, L6, L7, L8, L9, L10 Generates an area bounded by previously defined lines.,3,7,5,6
GPLOTGPLOT Controls general plotting.! Kattints ide az aktuális képernyőkép megtekintéséhez

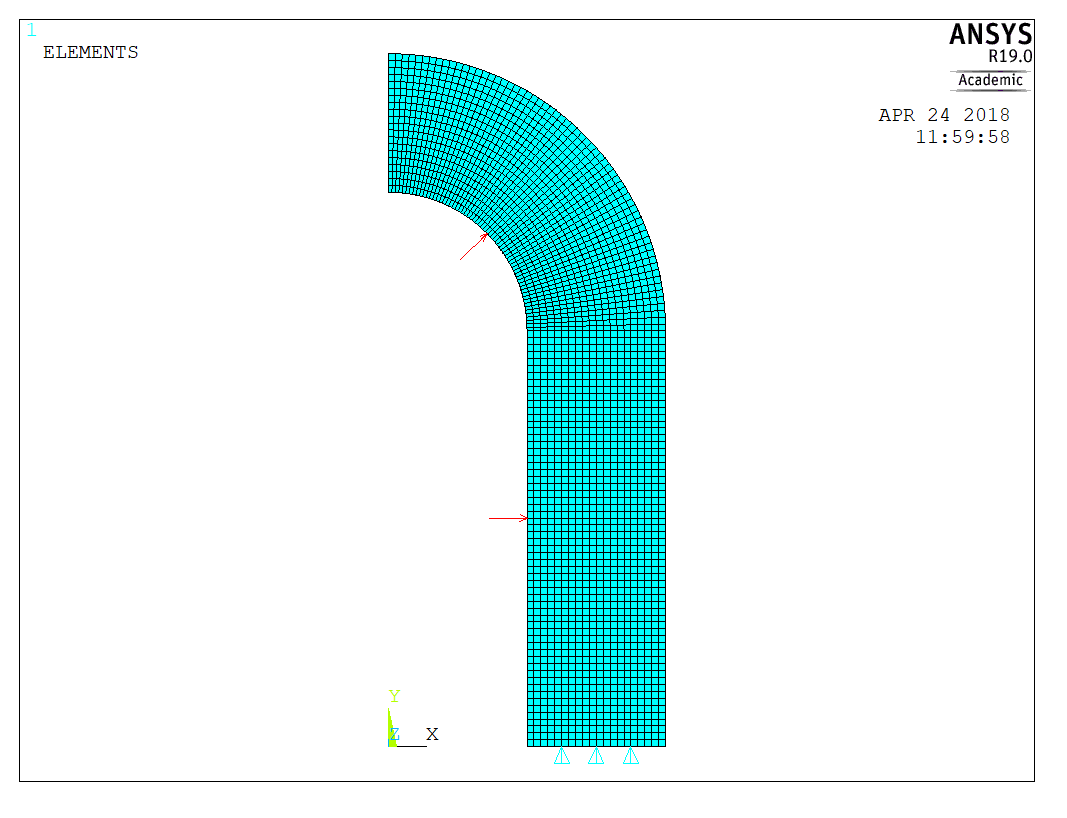

!!Hálózás

! 'ELEMMERET' átlagos elemméret
AESIZEAESIZE, ANUM, SIZE, Specifies the element size to be meshed onto areas.,ALL,ELEMMERETELEMMERET = 0.005
! strukturált stílusú hálózási algoritmus
MSHKEYMSHKEY, KEY Specifies whether free meshing or mapped meshing should be used to mesh a model.,1
AMESHAMESH, NA1, NA2, NINC Generates nodes and area elements within areas.,ALL

!!Kényszerek definiálása

! szimmetria síkban görgős megtámasztás
DLDL, LINE, AREA, Lab, Value1, Value2 Defines DOF constraints on lines.,1,,UY,0
! Aktív külső terhelés
! belső nyomás felületen
SFLSFL, Line, Lab, VALI, VALJ, VAL2I, VAL2J Specifies surface loads on lines of an area.,4,PRES,PP = 300e5
SFLSFL, Line, Lab, VALI, VALJ, VAL2I, VAL2J Specifies surface loads on lines of an area.,6,PRES,PP = 300e5
FINISHFINISH Exits normally from a processor.
! Kattints ide az aktuális képernyőkép megtekintéséhez!

!!K.U=F egyenletrendszer megoldása

!!Posztprocesszálás

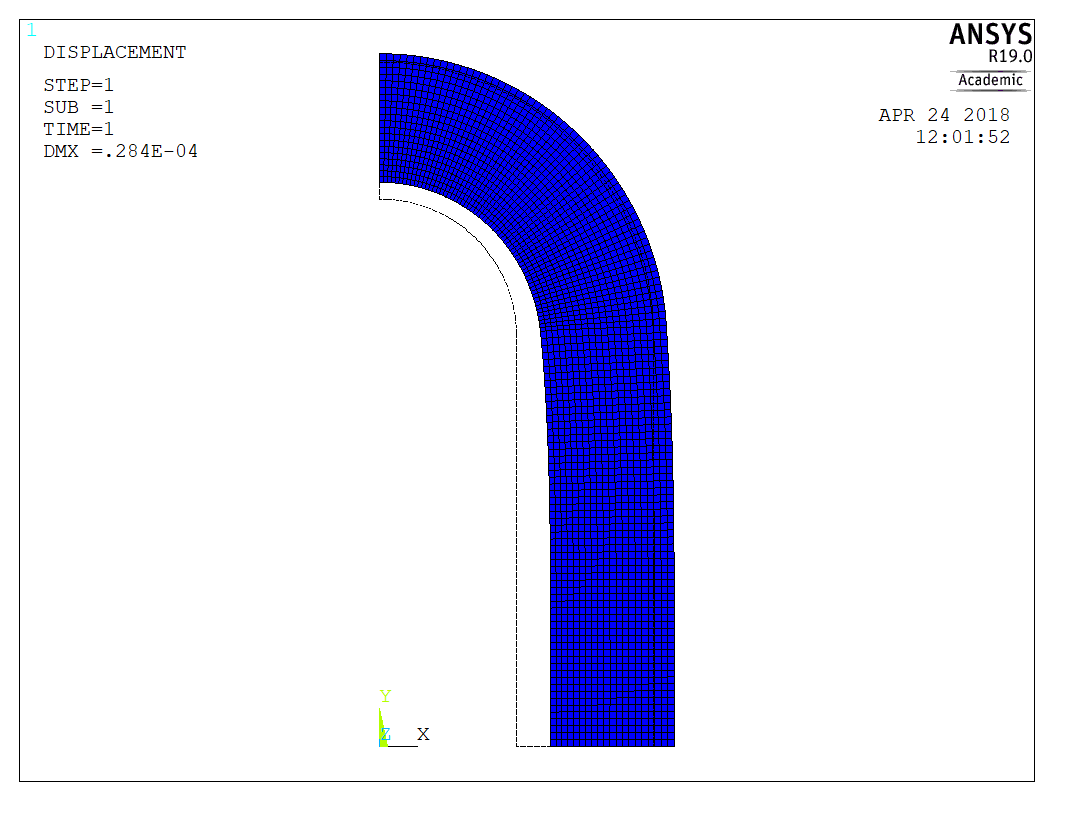

! Deformált alak
PLDISPPLDISP, KUND Displays the displaced structure.,2! Kattints ide az aktuális képernyőkép megtekintéséhez

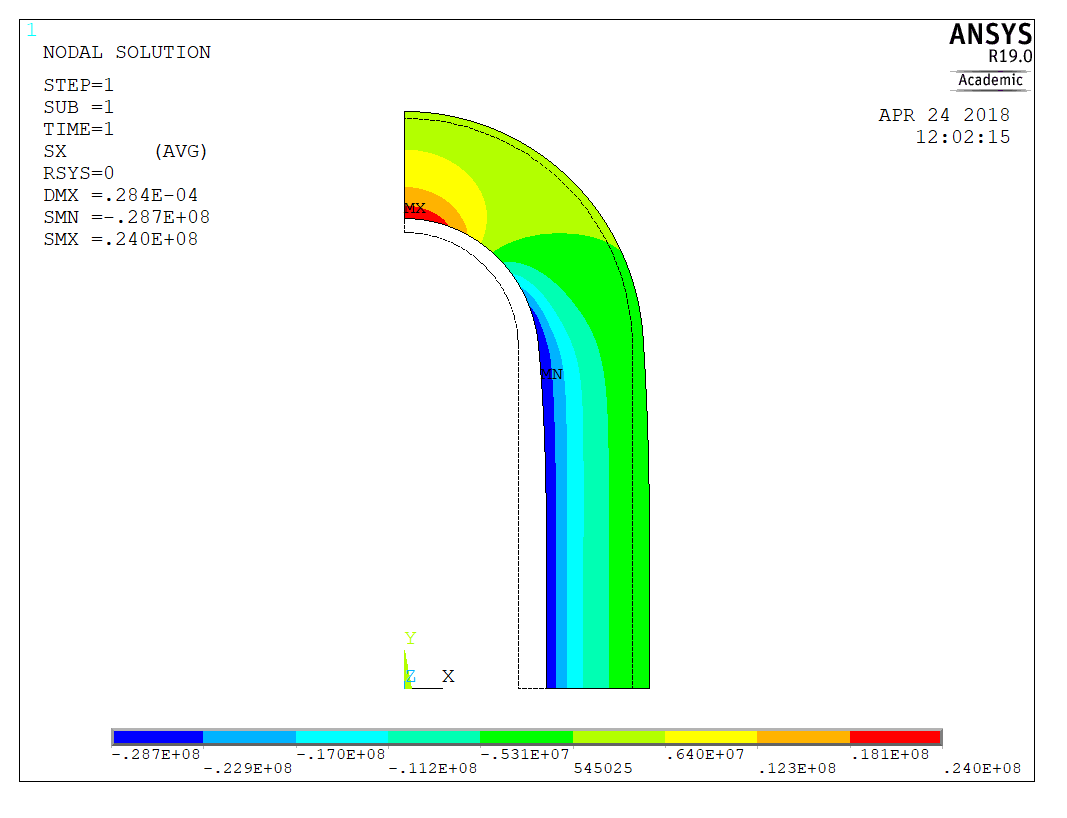

! X (radiális) irányú normálfeszültség [Pa]
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,X,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez

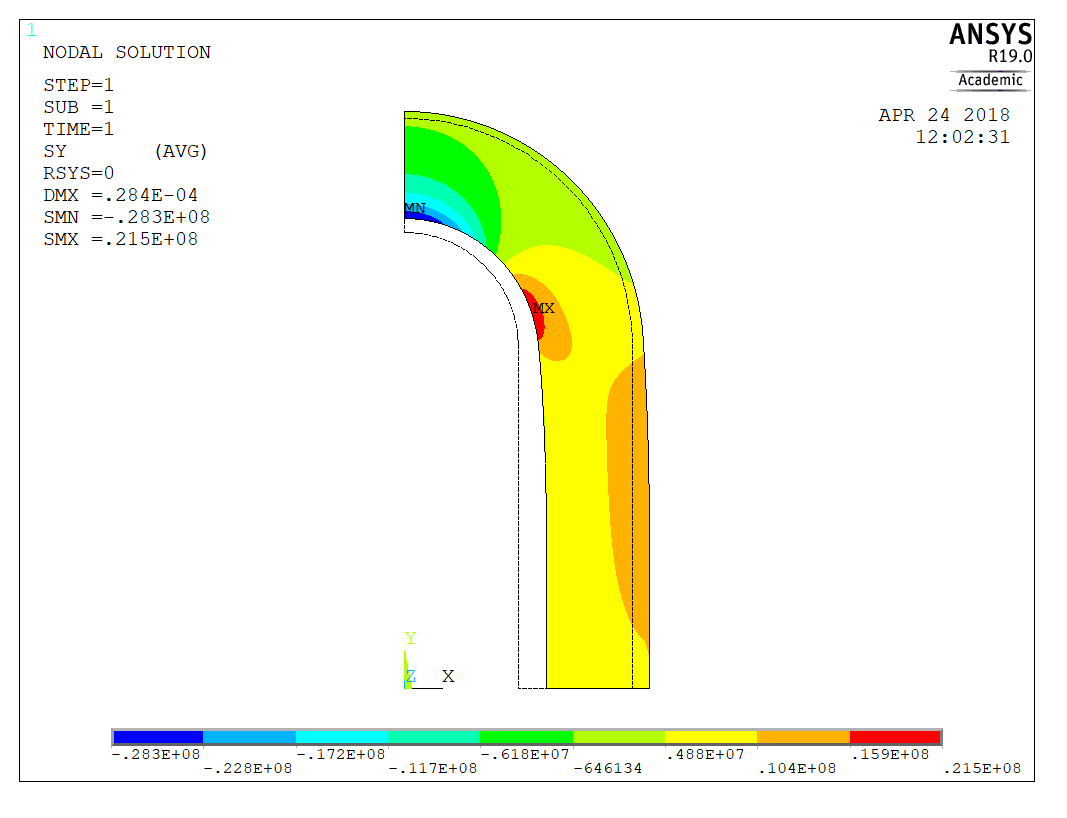

! Y (axiális) irányú normálfeszültség [Pa]
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,Y,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez

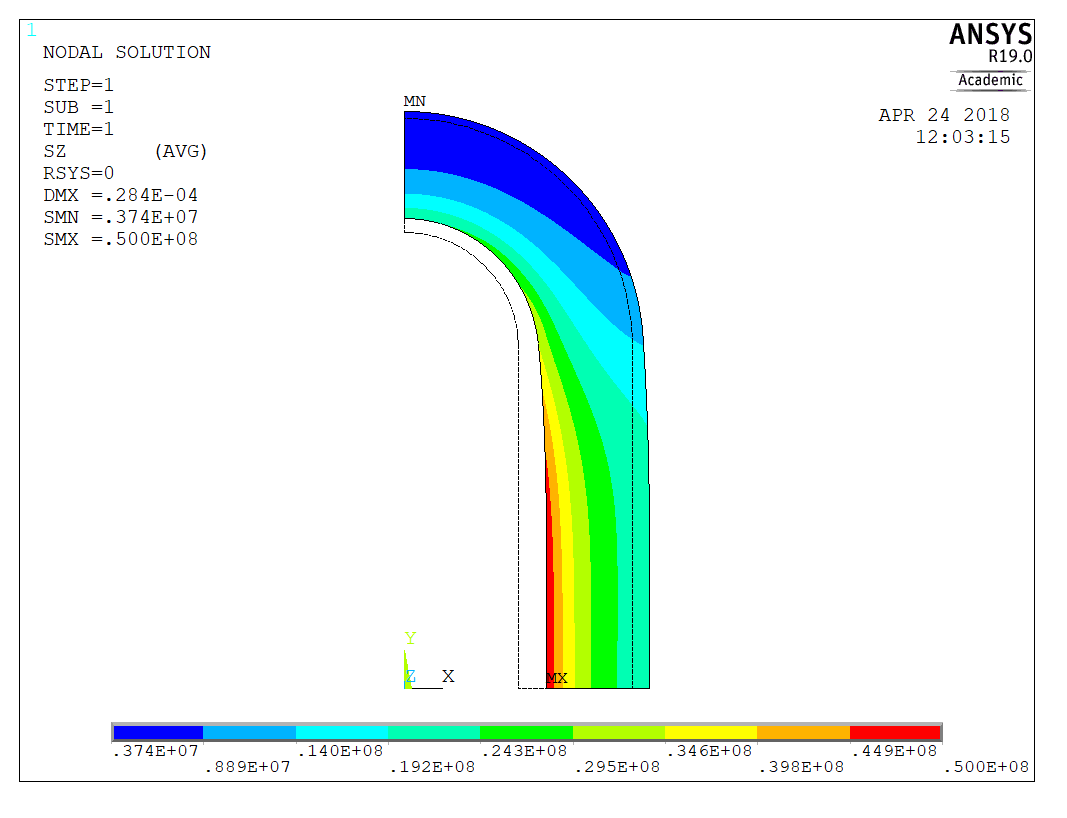

! z (tangenciális) irányú normálfeszültség [Pa]
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,Z,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez
! Mohr-féle egyenértékű feszültség [Pa]
PLNSOLPLNSOL, Item, Comp, KUND, Fact, FileID Displays results as continuous contours.,S,INT,2,1.0! Kattints ide az aktuális képernyőkép megtekintéséhez

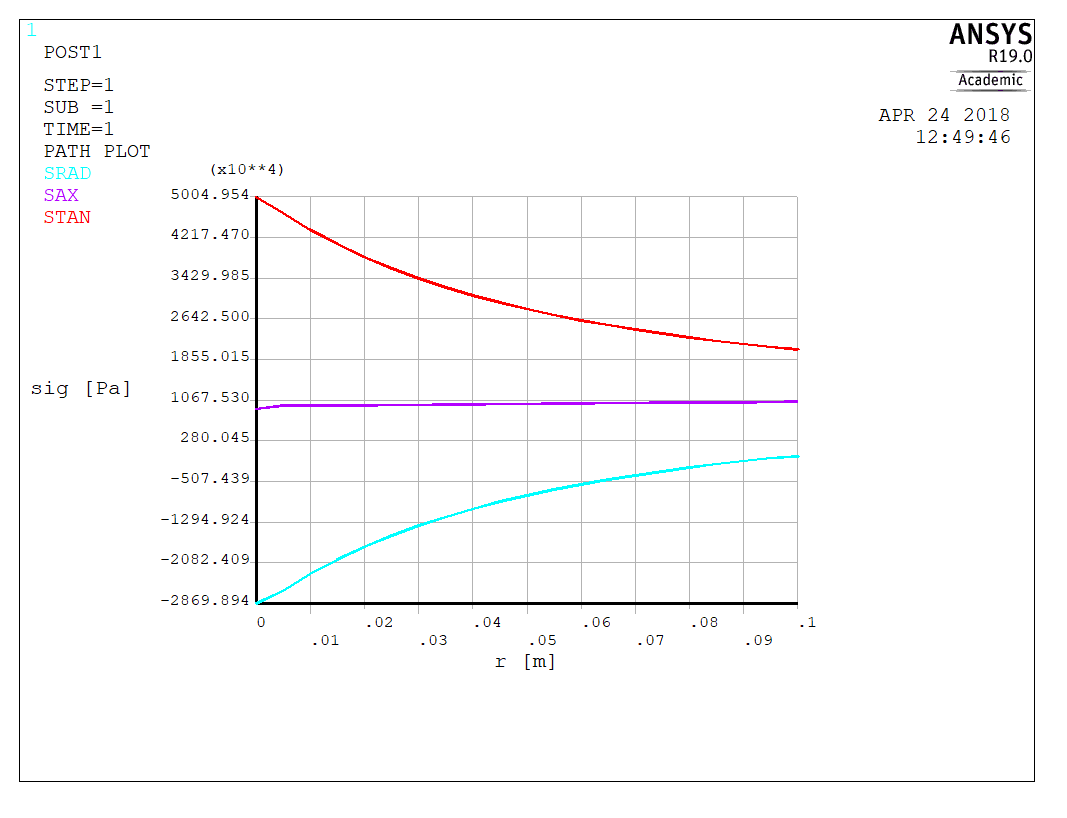

! Feszültség eloszlás a vízszintes szimmetria sík mentén
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,SZIMM,2,30,20
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,RBELSORBELSO = 100e-3,0
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,RKULSORKULSO = 200e-3,0
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SRAD,S,X,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SAX,S,Y,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,STAN,S,Z,AVG
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,X,'r [m]'
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,Y,'sig [Pa]'
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SRAD,SAX,STAN! Kattints ide az aktuális képernyőkép megtekintéséhez

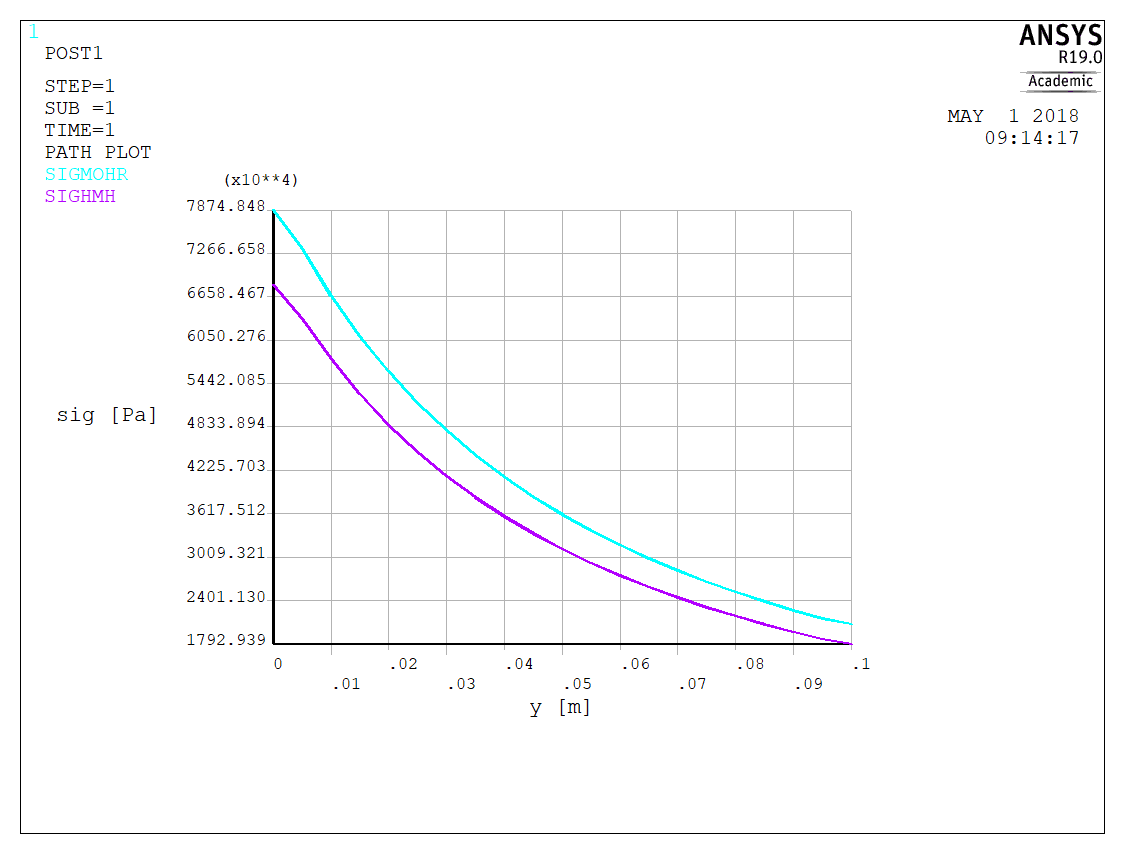

PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SIGMOHR,S,INT,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SIGHMH,S,EQV,AVG
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SIGMOHR,SIGHMH! Kattints ide az aktuális képernyőkép megtekintéséhez

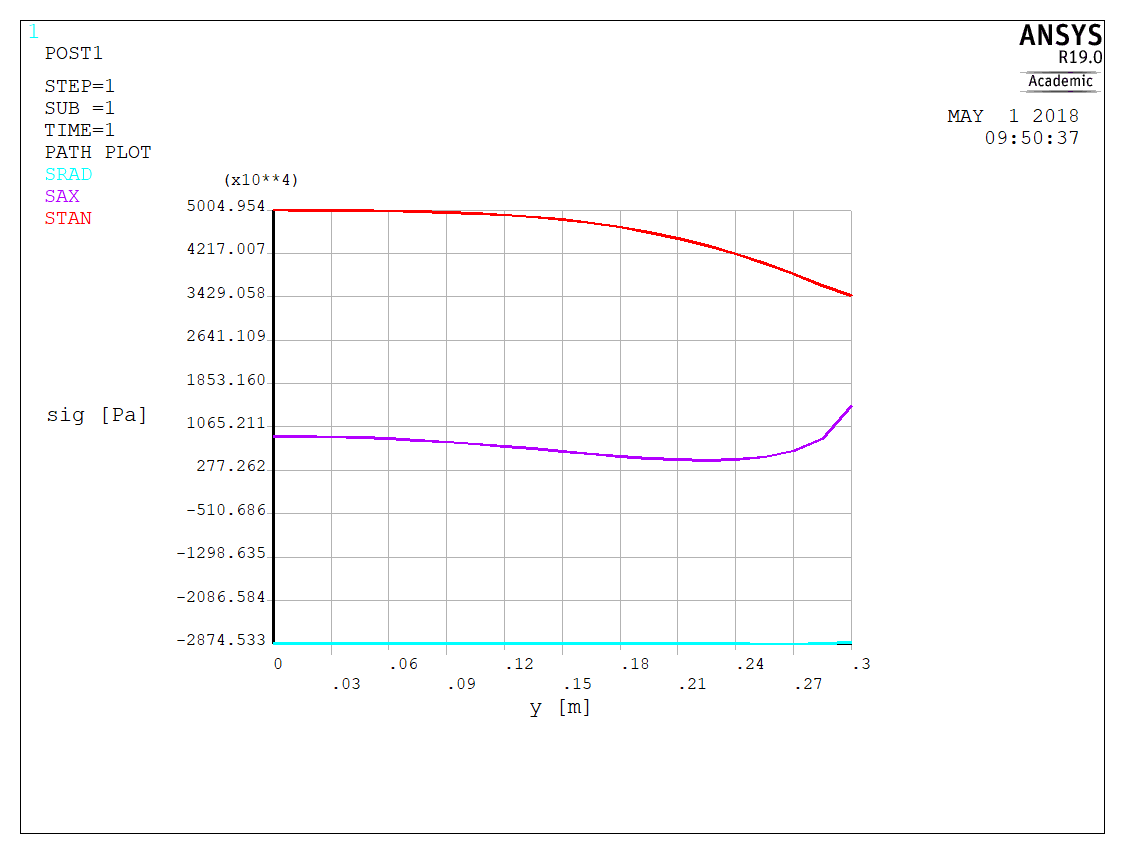

! Feszültség eloszlás a belső fal mentén
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,X,'y [m]'
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,BELSO,2,30,20
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,RBELSORBELSO = 100e-3,0
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,RBELSORBELSO = 100e-3,HH = 300e-3
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SRAD,S,X,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SAX,S,Y,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,STAN,S,Z,AVG
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SRAD,SAX,STAN! Kattints ide az aktuális képernyőkép megtekintéséhez

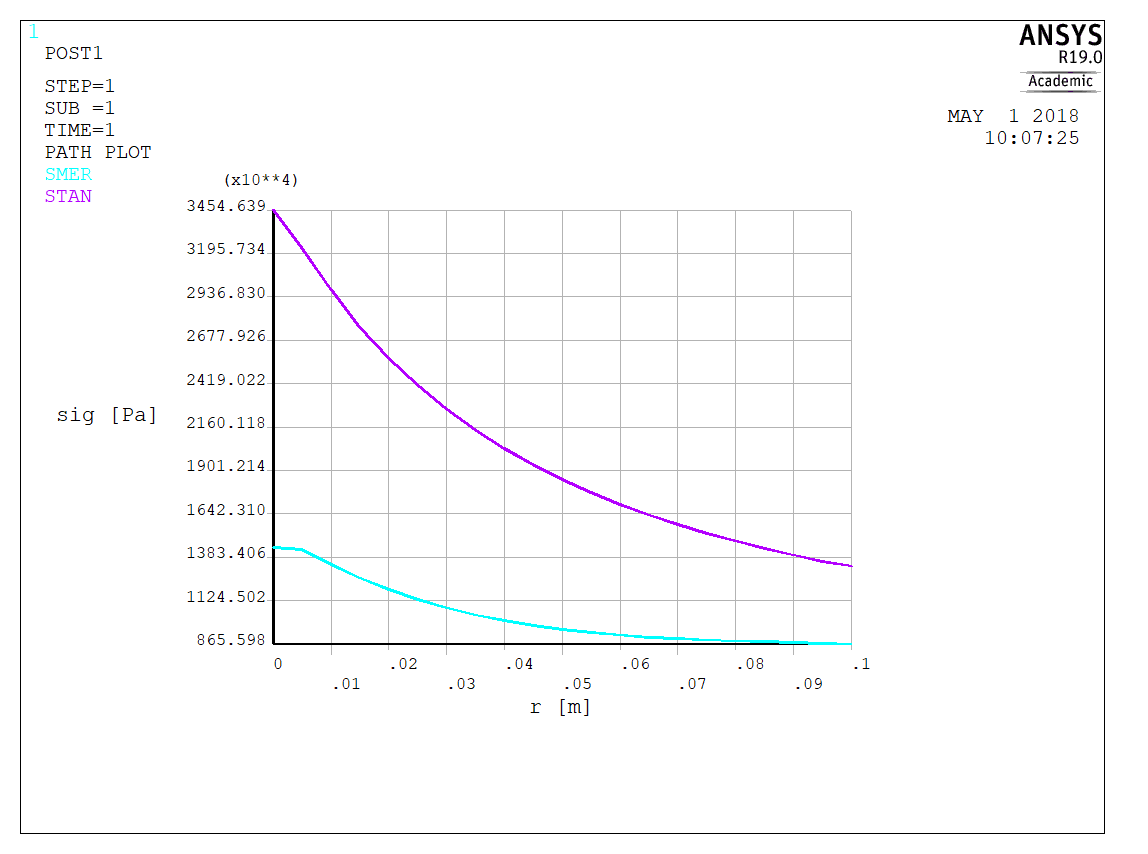

! Feszültségeloszlás a gömbsüveg forgástengelyben található keresztmetszete mentén
/AXLAB/AXLAB, Axis, Lab Labels the X and Y axes on graph displays.,X,'r [m]'
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,GOMB,2,30,20
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,0,RBELSORBELSO = 100e-3+H
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,0,RKULSORKULSO = 200e-3+H
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SMER,S,X,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,STAN,S,Z,AVG
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SMER,STAN! Kattints ide az aktuális képernyőkép megtekintéséhez

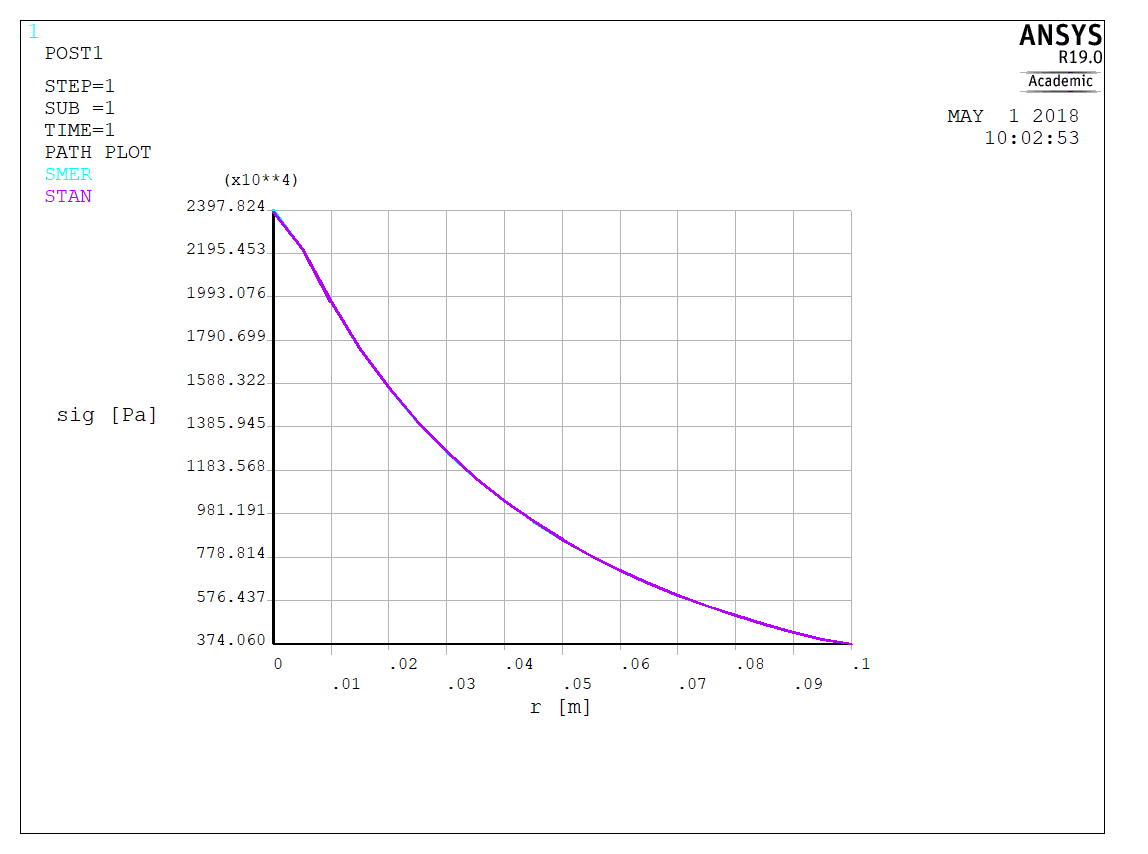

! Feszültségeloszlás a gömbsüveg és a hengeres rész találkozásának mentén
PATHPATH, NAME, nPts, nSets, nDiv Defines a path name and establishes parameters for the path.,GOMBHENG,2,30,20
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,1,0,RBELSORBELSO = 100e-3,HH = 300e-3
PPATHPPATH, POINT, NODE, X, Y, Z, CS Defines a path by picking or defining nodes, or locations on the currently active working plane, or by entering specific coordinate locations.,2,0,RKULSORKULSO = 200e-3,HH = 300e-3
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,SMER,S,Y,AVG
PDEFPDEF, Lab, Item, Comp, Avglab Interpolates an item onto a path.,STAN,S,Z,AVG
PLPATHPLPATH, Lab1, Lab2, Lab3, Lab4, Lab5, Lab6 Displays path items on a graph.,SMER,STAN! Kattints ide az aktuális képernyőkép megtekintéséhez
